Эталон перед серией 3D-печати: как снизить риск ошибки
Как подготовить и принять эталон перед серией 3D-печати: что проверить на образце, что зафиксировать и когда запускать выпуск.
Эталон нужен, чтобы проверить изделие в реальной задаче до тиража

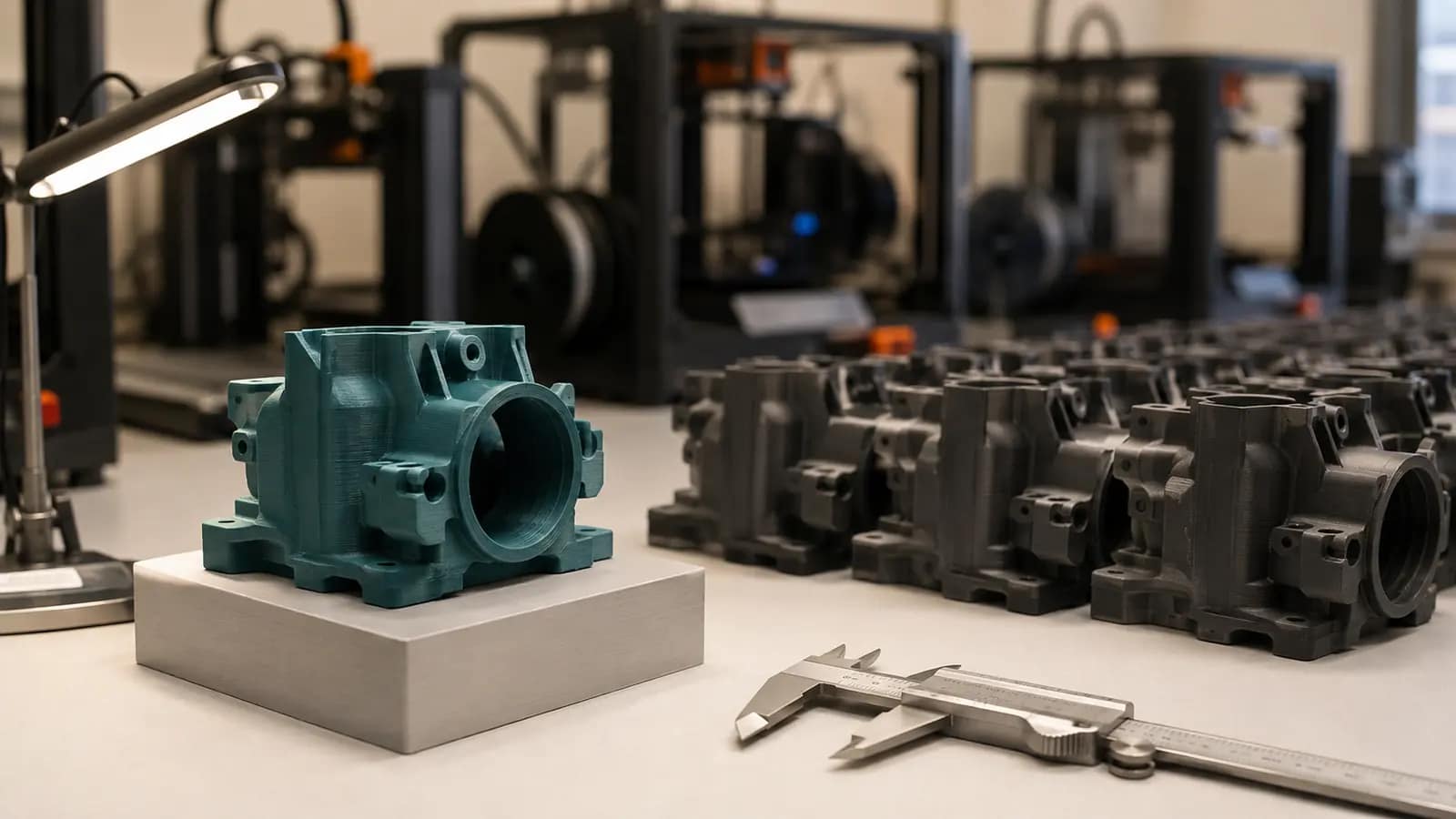

Эталон перед серией — это согласованный экземпляр, по которому принимают решение о запуске. Он особенно полезен, когда конструкция новая, деталь взаимодействует с готовым узлом, важны посадки или видимые поверхности, а цена ошибки выше стоимости проверки. В отличие от красивого рендера, физический образец можно установить, собрать, открыть, нагрузить в пределах реального сценария и осмотреть руками.
Эталон не обещает, что любая будущая деталь будет идеальна без условий. Он закрепляет конкретную версию модели, выбранные требования и наблюдаемый результат. Если потом меняются геометрия, материал, ориентация, обработка или критерии приёмки, влияние изменения нужно оценить заново.
Начинать большую партию без образца иногда можно, но это решение принимают осознанно: по знакомой повторяемой детали, проверенной конструкции и понятным ограничениям. Для новой функциональной вещи экономия на проверке нередко превращается в дорогую переделку.
Серийная 3D-печать: этапы и требования →Сигналы, что выпуск стоит начать с предсерийного экземпляра
Образец нужен не только для сложной механики. Проверка оправдана, если деталь впервые печатают по новой модели; устанавливают на существующее оборудование; используют как корпус с кнопками, разъёмами или крышкой; передают в руки клиенту; собирают из нескольких частей; окрашивают или обрабатывают; включают в комплект с чужими компонентами.
Функция важнее внешнего сходства
Если изделие должно защёлкиваться, удерживать форму, закрывать электронику, направлять кабель, позиционировать инструмент или работать с ответной деталью, его нельзя оценивать только по габаритам. Важно проверить именно операцию: установить, снять, закрыть, подключить, собрать или использовать так, как это произойдёт в реальности.
Внешний вид тоже требует образца
Для лицевой детали полезно определить, какие поверхности будут видны, откуда их смотрят, допустимы ли технологические следы и нужна ли постобработка. Формулировки «премиально» или «без слоёв» не дают критерия. Уточнение на реальном экземпляре помогает договориться о достижимом результате до выпуска всей партии.
Прототипирование перед производством →Эталон — это версия изделия плюс список проверок
Согласование начинается с идентификации. У эталона должны быть понятны: название изделия или артикул, версия модели, дата, состав комплекта и список требований, по которым его будут смотреть. Если в проекте несколько вариантов крышки, посадки или логотипа, нельзя говорить об «одобренном образце» без указания конкретного варианта.
В документе или переписке полезно отдельно зафиксировать, что именно относится к эталону: геометрия, материал, цвет, ориентация при печати, обработка, маркировка, упаковка. Не все эти параметры всегда нужны, но пропущенное требование часто становится причиной разных ожиданий.
Составьте короткую карту проверки
Карта не обязана быть сложной. Например: собрать корпус с платой и разъёмами; проверить закрытие крышки; установить изделие в посадочное место; измерить перечисленные критические зоны; осмотреть лицевую сторону при обычном освещении; сверить комплектность. Для каждого пункта укажите, кто проверяет и какой результат считается приемлемым.
Если ответная часть недоступна или испытание невозможно провести до партии, это нужно назвать ограничением. Не заменяйте отсутствующую проверку предположением о полной совместимости.
Проверяйте образец в той последовательности, в которой им будут пользоваться
Сначала убедитесь, что вы получили верную позицию и комплектность. Затем осмотрите изделие до установки: нет ли очевидной ошибки в версии, расположении элементов, цвете или маркировке. После этого переходите к реальной операции — сборке, монтажу, открыванию, подключению или установке на место.
Размеры и посадки
Измерять имеет смысл не всё подряд, а те зоны, от которых зависит функция. Для каждой такой зоны нужны номинал или ответная деталь, способ проверки и понимание, что будет делать пользователь. Число, снятое с образца без связи с сопряжением, не даёт ответа, подходит ли деталь.
Поверхность и постобработка
Осмотрите видимые стороны после согласованной обработки. Отметьте места, где недопустимы следы поддержек, шов, направление слоёв, неровности или изменение блеска. Там, где допустим технологический вид, тоже полезно это записать: иначе при следующем выпуске его могут ошибочно посчитать браком.
Запись результата
Финалом проверки должно быть ясное решение: «выпуск разрешён», «нужна корректировка» или «нужно дополнительное испытание». К решению прикладывают комментарии, фотографии проблемных зон при необходимости и номер следующей версии. Молчание, устное «вроде нормально» или отправка смайлика не заменяют согласования для ответственной серии.
3D-печать для бизнеса: документы и процесс →Замечание к эталону должно превращаться в проверяемую задачу
«Крышка сидит плохо» — полезное наблюдение, но его недостаточно для корректировки. Уточните, где именно возникает проблема: крышка не входит, люфтит, задевает разъём, неудобно открывается, заметен зазор, не совпадает с ответной частью. Добавьте фото, пометку на чертеже или описание операции. Так замечание можно передать конструктору и проверить на следующей версии.
Не пытайтесь исправить всё сразу, если вопросы разного типа. Функциональная проблема, косметическое пожелание, изменение комплектации и новое требование к упаковке могут иметь разные причины и по-разному влиять на расчёт. Разделение правок помогает понять, что относится к модели, что — к производству, а что — к поставке.
Когда нужен новый эталон
Повторная проверка разумна, если меняются критические геометрические зоны, состав сборки, требования к поверхности, материал или ожидаемая функция. Если изменение не влияет на согласованные признаки, его всё равно стоит зафиксировать как новую ревизию и обсудить необходимость образца по конкретной задаче.
Почему эталон не срабатывает как защита от риска
- На образец смотрят отдельно от узла, хотя он предназначен для сборки. Проверка должна повторять реальное применение.
- Согласуют один вариант, а в серию передают файл с другой датой или другим названием. Нужна однозначная версия.
- Проверяют красивую поверхность, но не указывают критические размеры и ответные детали. Внешний вид не подтверждает функцию.
- Считают, что образец устанавливает универсальный допуск. Он подтверждает только согласованные признаки конкретной версии и конкретный сценарий проверки.
- Меняют конструкцию после одобрения и не возвращаются к оценке. Даже небольшая правка может затронуть посадку, прочность или видимые поверхности.
- Не называют человека, который принимает решение. В результате замечания собираются от нескольких участников без единого финального статуса.
- Подменяют проверку обещанием. Возможность производства, материал и результат подтверждаются после просмотра модели и согласования требований.
Что должно быть готово перед решением о серии
- Названа версия модели и состав каждого комплекта.
- Определены критические функции и сопряжения.
- Эталон проверен в реальной или максимально близкой операции.
- Зафиксированы материал, видимые поверхности, отделка и комплектация в необходимом объёме.
- Составлены понятные критерии приёмки партии.
- Все замечания разделены на обязательные правки и пожелания.
- Есть явное решение уполномоченного согласующего о запуске либо перечень открытых вопросов.
При неполном наборе данных можно не останавливать проект: отправьте исходники на оценку и укажите, что требуется проверить на образце. Это честнее, чем запускать серию на основании незафиксированных ожиданий.
Рассчитать образец или серию →Как согласовать критерии приёмки детали →Вопросы по этой задаче
Коротко отвечаем на вопросы, которые влияют на цену, срок и результат.
Эталон и прототип — одно и то же?
Не всегда. Прототипом может быть любой ранний экземпляр для проверки идеи. Эталон — образец, который связывают с конкретной версией и критериями запуска серии.
Можно ли сразу печатать серию по готовой модели?
Иногда да, если конструкция и требования уже проверены. Для новой функциональной детали решение о запуске без эталона принимают только после оценки рисков и исходников.
Какие размеры измерять на эталоне?
Те, от которых зависит установка и работа изделия: посадки, отверстия, пазы, соединения и другие критические зоны. Их выбирают из задачи, а не из стремления промерить всё.
Что считать одобрением?
Ясное сообщение с указанием версии и статуса: разрешить выпуск, внести перечисленные изменения или провести следующую проверку. Формат согласования лучше определить заранее.
Если нужна другая поверхность, придётся менять модель?
Не обязательно: решение зависит от геометрии, выбранной технологии и требований. Возможные варианты оценивают по конкретному изделию до запуска.
