Как измерить пластиковую шестерню для изготовления по образцу
Сохраните образец, снимите шестерню рядом с местом установки и измерьте не только внешний диаметр. Для первичной оценки важны зубья, ступица, отверстие, толщина и то, с чем деталь работает в паре.
Не измеряйте шестерню отдельно от механизма
Одинаковый внешний диаметр ещё не означает одинаковую работу. На зацепление и посадку влияют число зубьев, форма зуба, ширина венца, отверстие или ступица, положение относительно соседней шестерни и способ фиксации на валу. Технические справочники KHK также рассматривают модуль, число зубьев, угол профиля и смещение профиля как разные параметры геометрии; по одной наружной окружности их надёжно не восстановить.
До снятия детали сфотографируйте узел целиком, положение шестерни и ответную часть. Если разборка требует усилия, затрагивает защитные крышки или может повредить устройство, лучше не продолжать только ради замера. Для оценки пригодится и целый образец, и аккуратные фотографии его места установки.
Пластиковые шестерни на заказ →Сделайте снимки, по которым видна форма, а не только цвет

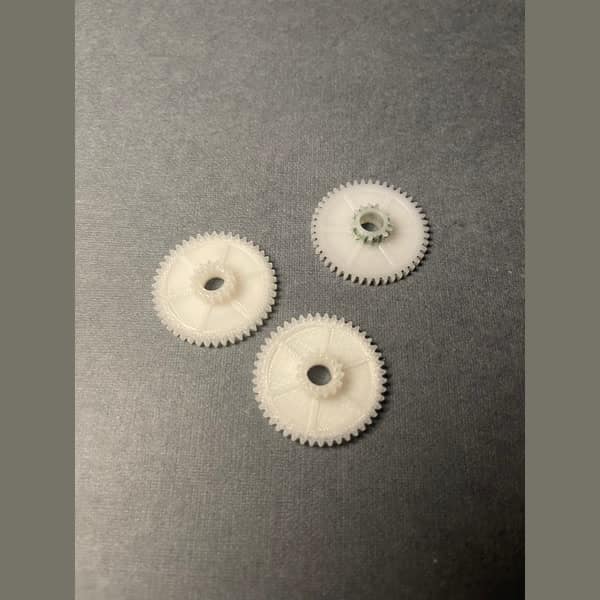

Снимайте при ровном свете: сверху, сбоку, со стороны ступицы и в сборке. Линейка в кадре помогает первичному ориентиру, но не заменяет измерения. Крупно покажите один-два зуба, отверстие, шпоночный паз, фиксатор, маркировку и сколы. Отдельно сфотографируйте соседнюю шестерню или рейку, если они доступны без риска.
Минимальный набор кадров
- Общий вид с обеих сторон рядом с масштабом.
- Вид строго сверху, чтобы можно было пересчитать зубья.
- Профиль сбоку с венцом, ступицей и толщинами.
- Место на валу и способ удержания: винт, паз, защёлка или другая посадка.
- Фото механизма до и после снятия, если это безопасно.
Запишите измерения по базам и подпишите каждое фото
Измеряйте несколько доступных характеристик, но не выдавайте приблизительное значение за заданный допуск. Полезно подписать на эскизе, от какой поверхности или оси снят размер. Для детали со сколом отмечайте границу повреждения: её не следует автоматически принимать за исходную форму.
Практический чек-лист
- Число зубьев и направление зубьев: прямые, косые или иной вид, если это видно.
- Наружный диаметр венца, толщина венца и общая высота детали.
- Диаметр и глубина центрального отверстия, форма вала, паз или плоскость.
- Диаметр и высота ступицы, расстояние от торца до рабочего венца.
- Положение фиксирующих отверстий, винтов или выступов относительно заметной базы.
- Свободное место вокруг шестерни и расстояние между осями, если его можно измерить без вмешательства в узел.
Покажите пару и заранее договоритесь о проверке
Шестерня работает в паре, поэтому важны не только её размеры, но и ответная деталь, ось и ограничители хода. Если известен готовый чертёж, файл или маркировка исходной запчасти, приложите их как источник, а не заменяйте ими фото узла. Когда исходный профиль неизвестен, задача начинается с оценки и первой версии, а не с обещания полной взаимозаменяемости.
Первый экземпляр проверяют в реальном механизме: устанавливается ли он без чрезмерного усилия, не задевает ли корпус, передаётся ли нужное движение в наблюдаемом сценарии. Одна удачная установка не подтверждает ресурс, работу при постоянной нагрузке или применимость в ответственном узле.
Изготовление детали по образцу →Как задавать критические размеры и базы →Как выглядит полезный запрос без догадок
Например, заявку можно написать так: «Нужна оценка восстановления пластиковой шестерни из привода бытового устройства. Есть целый образец и фото узла до снятия. Зубья пересчитаны, приложены вид сверху и сбоку, измерены внешний диаметр, толщина венца, отверстие и ступица. Шестерня фиксируется на валу винтом; прошу сначала оценить возможность модели и одного экземпляра для примерки».
Важно добавить, что именно перестало работать: проскальзывает привод, разрушился зубчатый венец, потерялась фиксация или деталь не садится на вал. Не нужно подбирать материал или «усиление» по фото самостоятельно: условия и сопряжение оцениваются по конкретной задаче.
Что чаще всего приводит к неверной первой версии
- Считают только наружный диаметр и не пересчитывают зубья.
- Не показывают ответную шестерню, ось и ограничители корпуса.
- Копируют износ, скол или деформированную ступицу как номинальную геометрию.
- Указывают название устройства вместо измерений и способа фиксации.
- Заказывают количество до проверки в реальном узле.
Если деталь относится к защитному, силовому или иному ответственному механизму, одной визуальной копии недостаточно: применение требует отдельной инженерной оценки и проверок со стороны ответственного за оборудование.
