Как заказать корпус по чертежу для 3D-печати
Какие виды, размеры и пояснения приложить к чертежу, чтобы корпус подошёл к плате, креплениям и разъёмам. Чек-лист поможет собрать исходники и обозначить то, что пока неизвестно.

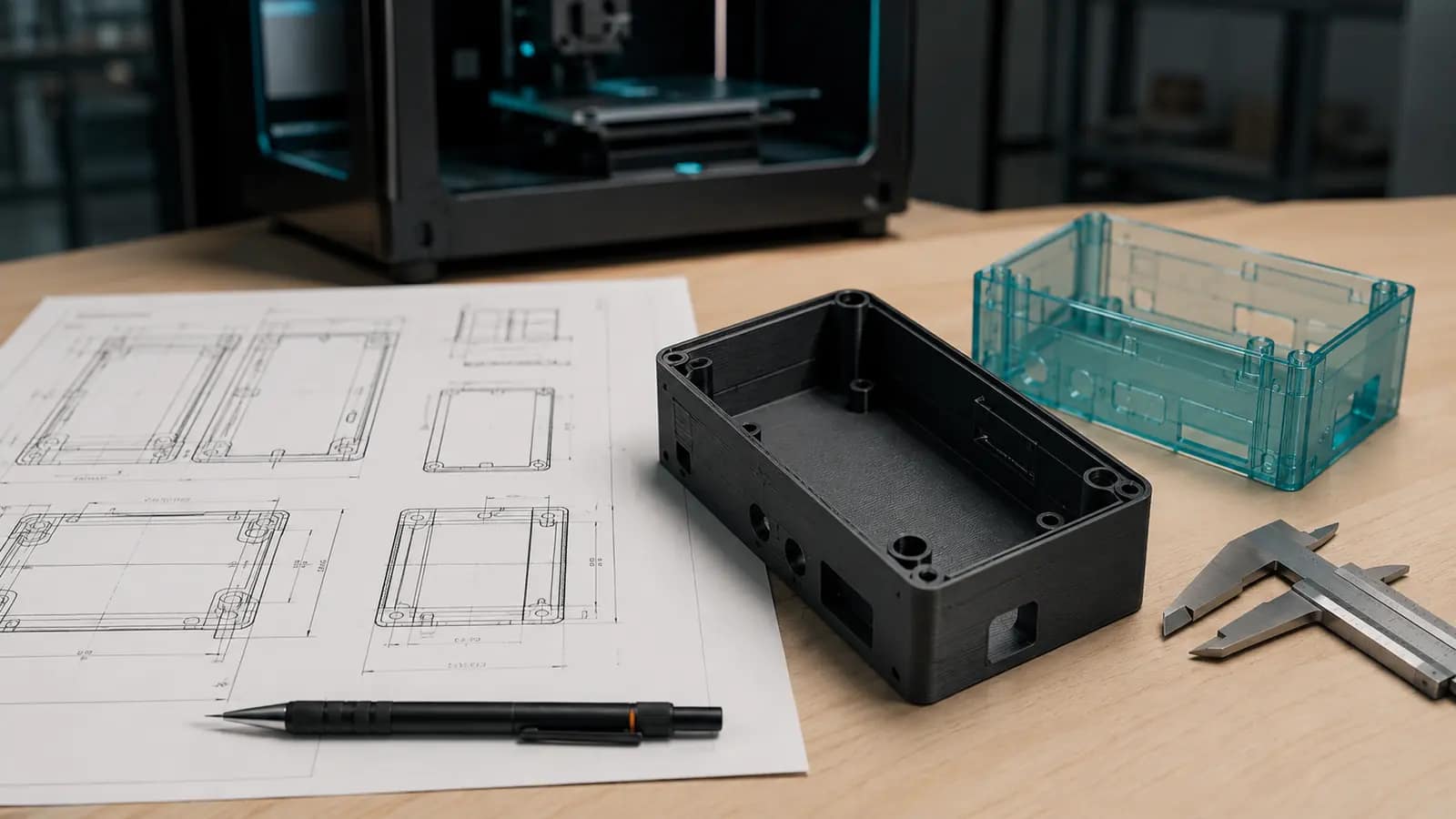

По чертежу можно подготовить корпус к печати, если в нём понятна функция
Заказать корпус по чертежу или модели →Чертёж — хороший старт для 3D-печати корпуса, даже если готового файла нет. Важно, чтобы по нему можно было восстановить не только внешний контур, но и внутренний объём, стенки, места соединений, вырезы, крепления и сценарий сборки. Когда чего-то не хватает, это не повод бросать задачу: недостающие вопросы фиксируют и согласуют до создания производственной модели.
Одного вида спереди с общими габаритами обычно мало. Корпус почти всегда имеет скрытые элементы: стойки под плату, внутренние рёбра, пазы крышки, отверстия с определённой стороны, вырезы под разъёмы. Чем раньше они попадут в исходники, тем меньше риск получить геометрически аккуратную, но функционально неверную деталь.
Не обещайте себе посадку, герметичность, прочность или совместимость только на основании рисунка. Эти свойства зависят от точности исходных данных, конструкции, технологии, материала и проверки модели или образца.
3D-моделирование по чертежу, образцу и идее →Полезный комплект исходников состоит из видов, размеров и пояснений
Для простой детали часто достаточно основных видов с размерами. Для разборного корпуса почти всегда нужны вид спереди, сверху и сбоку, а также сечения или отдельные изображения внутренней части. Если корпус состоит из основания и крышки, покажите каждую деталь отдельно и в сборке. Это помогает понять линию разъёма, перекрытия, места фиксации и последовательность монтажа.
Размеры, которые нельзя оставлять на глаз
Укажите общую ширину, длину и высоту; толщину стенок, если она известна; размеры и координаты отверстий; проёмы и их положение относительно базовых граней; глубину карманов; ширину пазов; выступы; расстояния до внутренних стоек. Для симметричных элементов обозначьте ось, а для повторяющихся — число и шаг. Не заставляйте исполнителя угадывать, что отверстия «примерно по центру».
Откуда берутся размеры
Полезно назвать базу измерения: например, все координаты от левого нижнего угла основания или от оси корпуса. Это снижает риск, что отдельные размеры корректны, но складываются в другую геометрию. Если чертёж снят с существующей детали, отметьте повреждения, усадку, деформацию, непроверенные зоны и те размеры, которые важнее всего для сопряжения.
Какие форматы файлов подходят для 3D-печати →Внутреннее устройство важнее красивого внешнего контура
У корпуса есть задача: разместить, удержать, защитить или организовать доступ к чему-то внутри. Поэтому к чертежу нужно приложить данные о плате, механизме, разъёмах, кабелях, крепеже, аккумуляторе, дисплее или другом наполнении. Если вложенный элемент существует физически, фотографии с линейкой и несколько контрольных размеров помогут уточнить модель.
Крепления и опоры
Покажите монтажные отверстия, стойки, направляющие, посадочные площадки, зоны под крепёж и участки, которые нельзя закрывать. Для каждого крепления важно, что оно удерживает и как собирается: плата укладывается сверху, вставляется под углом, фиксируется винтом, защёлкой или отдельной деталью. Эта информация влияет на форму корпуса не меньше, чем внешние габариты.
Крышка и стык
Отдельно нарисуйте, как основание соединяется с крышкой: по периметру, через винты, защёлки, направляющие или иной узел. Укажите, где проходит шов и какие области должны оставаться доступными после закрытия. Если корпус открывают для обслуживания, опишите частоту и доступный инструмент. Решение, подходящее для одноразовой сборки, может быть неудобно для регулярного сервиса.
Вырезы на стенках
Порты, кнопки, окна и кабельные вводы привязывают не только по размеру, но и по рабочей операции. Штекер должен иметь место для подключения; кнопку нужно нажимать; индикатор — видеть; провод — выводить без перегиба. Добавьте фото ответного кабеля, панели или устройства, если это поможет снять неоднозначность.
До печати согласуйте цифровую модель, а не только лист с размерами
Чертёж передаёт замысел, а 3D-модель позволяет проверить объём. До изготовления стоит посмотреть модель в сборке: совпадают ли половины корпуса, не пересекаются ли внутренние элементы, достаточно ли места для кабелей, доступны ли разъёмы, не закрыты ли отверстия и не потеряны ли важные вырезы.
Уточнения — нормальная часть процесса
Во время моделирования могут появиться вопросы: неясно, от какой поверхности отложен размер; нет сечения внутреннего паза; не известен тип крепежа; не понятно, что находится за отверстием. Лучше ответить на них до экспорта модели, чем считать, что исполнитель автоматически выбрал нужный вариант. Если требуется инженерное решение, его согласуют как отдельное предположение, а не маскируют под исходный факт.
Версия и формат
Файлам полезно давать понятные названия и номера версий. Для редактирования сохраняют рабочую модель в подходящем формате, а для печати используют проверенный экспорт. Не отправляйте несколько архивов с одинаковым названием «финал»: отметьте, какой файл актуален, какие чертежи относятся к нему и какие изменения уже согласованы.
Технические детали и корпуса: подготовка к изготовлению →Проверьте не только размеры, но и сценарий использования корпуса
На согласованной модели удобно провести короткую ревизию: открыть крышку, разместить внутренний компонент, подвести кабель, вставить разъём, закрепить устройство, посмотреть на лицевую сторону. Часть этих действий можно обсудить на экране, но новая функциональная конструкция часто требует физического проверочного экземпляра.
Критические размеры
Выделите небольшой список мест, которые действительно определяют работоспособность: монтажные отверстия, расстояние между разъёмом и стенкой, посадка крышки, глубина кармана, положение кнопки, контакт с ответной деталью. Для них назовите номинал или покажите сопрягаемую часть. Не нужно превращать заявку в бесконечный контроль всех линейных размеров, если большинство из них не влияет на функцию.
Внешний вид
Укажите, какие стороны будут лицевыми, допустимы ли следы от поддержек, нужна ли маркировка, окраска или определённая фактура. Возможность получить нужный вид зависит от геометрии, технологии и обработки; её оценивают после просмотра модели. Не заменяйте согласование фразами «должно выглядеть дорого» или «как заводское».
Если в корпусе размещается электроника, проверьте его с реальной платой, разъёмами и кабелями. Визуально правильный объём может мешать подключению или обслуживанию.
Что чаще всего теряется между чертежом и готовым корпусом
- На листе есть внешние габариты, но нет сечения и внутренней компоновки.
- Отверстия нарисованы без базы, стороны установки или координат.
- Указан контур разъёма, но не оставлено пространство для штекера и кабеля.
- Крышка показана отдельно, а способ соединения с основанием не описан.
- В одном наборе лежат разные ревизии чертежа, и актуальная версия не названа.
- Чертёж копирует изношенный образец без пометки, какие размеры являются критическими, а какие — следствием повреждения.
- Серию заказывают до проверки новой модели с внутренним наполнением и ответными деталями.
- Требования к поверхности, маркировке, цвету и упаковке вспоминают после расчёта, хотя они меняют состав задачи.
Чек-лист корпуса по чертежу
- Виды корпуса снаружи, изнутри и в сборке; сечения сложных зон.
- Общие габариты и понятные базы для координат.
- Отверстия, пазы, вырезы, стойки, рёбра и их размеры.
- Данные о плате, механизме, кабелях и других внутренних деталях.
- Способ крепления основания, крышки и устройства на месте установки.
- Критические сопряжения и ответные компоненты для проверки.
- Условия эксплуатации, видимые стороны, желаемая отделка и количество.
- Контакт того, кто может ответить на технические вопросы и согласовать модель.
Можно отправить чертёж даже с пробелами. Важно не прятать неизвестные параметры: они станут перечнем вопросов для моделирования и помогут выбрать, нужен ли образец до партии.
Отправить чертёж и получить оценку →Вопросы по этой задаче
Коротко отвечаем на вопросы, которые влияют на цену, срок и результат.
Достаточно ли PDF с чертежом?
PDF может быть хорошим исходником, если на нём понятны все нужные виды, размеры и назначение элементов. Для сложного корпуса могут потребоваться дополнительные фото, сечения, данные о внутренних компонентах или уточнения.
Можно ли сделать корпус по старой детали?
Можно начать с физического образца, фотографий и размеров. Следует отметить износ, деформацию, сломанные места и то, что нужно сохранить или изменить в новой версии.
Кто выбирает толщину стенок и крепления?
Решение зависит от геометрии, способа печати, материала и функции. В заявке опишите условия и сборку; конкретную модель согласуют до производства.
Нужен ли чертёж, если уже есть 3D-модель?
Не всегда, но чертёж или список критических размеров полезен для важных сопряжений и контроля. Готовая модель не всегда объясняет, какие зоны определяют работоспособность.
Когда можно заказывать партию?
После проверки модели, согласования требований и, для новой функциональной конструкции, при необходимости после проверочного экземпляра с реальными ответными деталями.
Покажите задачу — предложим реалистичный путь
Прикрепите модель, чертёж, фотографии или просто опишите идею. Предварительная оценка бесплатна, прототип — платный этап.
