Гребёнка начинается с маршрута, а не с количества пазов
Кабельная гребёнка нужна, когда провода или небольшие жгуты должны идти в понятном порядке и типовая клипса не даёт нужного шага, расположения или способа фиксации. Вначале рисуют не саму гребёнку, а путь: от какого разъёма выходит каждый кабель, где он поворачивает, какие крышки закрывают корпус и куда должен добраться сервисный инструмент. Тогда видно, нужен ли один длинный ряд, несколько коротких направляющих или вообще другое решение.
Гребёнка не является электротехническим сертификатом и не заменяет требования к изоляции, заземлению, защите от натяжения или нормам конкретного оборудования. Она решает механическую задачу раскладки. Если от неё ожидают безопасность цепи, защиту от высокой температуры или работу на ответственном объекте, эти условия нужно отдельно описать и подтвердить для конкретной конструкции.
Почему диаметр кабеля измеряют целиком
Для паза важен наружный диаметр в рабочем состоянии: изоляция, оплётка, термоусадка, маркировочная трубка и локальные утолщения у выхода из разъёма. Сечение жилы не помогает определить, войдёт ли провод в канал. У одного жгута кабели могут быть разными, поэтому в ТЗ их перечисляют по группам, а не записывают «шесть одинаковых».
Измерьте диаметр в нескольких местах и приложите фото с линейкой. Если кабель мягкий, не сжимайте его штангенциркулем до меньшего значения. Если он в оплётке или с разветвлением, покажите этот участок отдельно. Паз проектируют с учётом укладки и извлечения, а не как точную копию окружности.
Шаг определяет обслуживание
Шаг между каналами выбирают не только по тому, помещаются ли оболочки рядом. Оператору может понадобиться вынуть один провод, прочитать бирку, провести кабель в обход соседнего или заменить разъём. Слишком плотный ряд выглядит аккуратно на столе, но превращает обслуживание в разборку всего жгута.
Полезно отметить, какие кабели должны идти рядом, а какие лучше развести. Например, сервисный или часто заменяемый провод не стоит прятать между неподвижными. Для разных диаметров иногда логичнее сделать асимметричную гребёнку, чем искусственно подгонять всё под одинаковый паз.

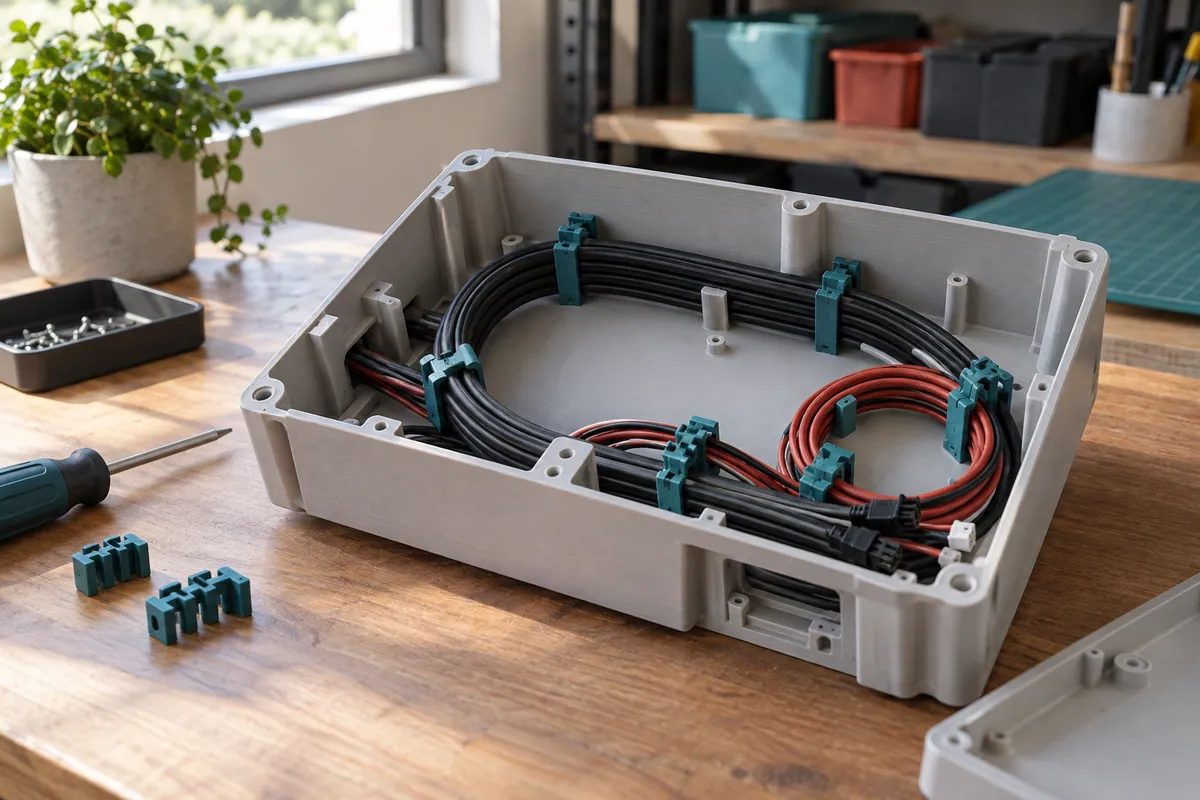

Размер пучка и запас длины
Гребёнка видит только часть маршрута. До неё и после неё жгут меняет толщину, расходится к разъёмам и должен иметь запас для снятия крышки. Поэтому на фото рабочего места стоит показать обе стороны направляющей. Если кабель натянут уже без гребёнки, добавление жёсткой точки фиксации проблему не решит.
Не укладывайте в один канал кабели, которые должны расходиться в противоположные стороны. Либо их разделяют раньше, либо используют две гребёнки. Оставленный запас длины должен быть осмысленным: достаточным для доступа, но не таким, чтобы петля касалась движущихся или острых деталей.
Поворот и выход к разъёму
Радиус поворота задаёт не рисунок дуги, а сам кабель и его условия. Не стоит заставлять жгут резко ломаться у края канала, у крышки или непосредственно у разъёма. На образце проверяют, как провод входит в паз, сохраняется ли свободный ход и закрывается ли корпус без продавливания изоляции.
Разъёмам часто требуется пространство для захвата пальцами, фиксатору — ход, а кабелю — участок перед выходом. Гребёнка, установленная слишком близко, может сделать исправный разъём неудобным. В ТЗ нужно обозначить не только точку крепления, но и зону, которая должна остаться свободной.

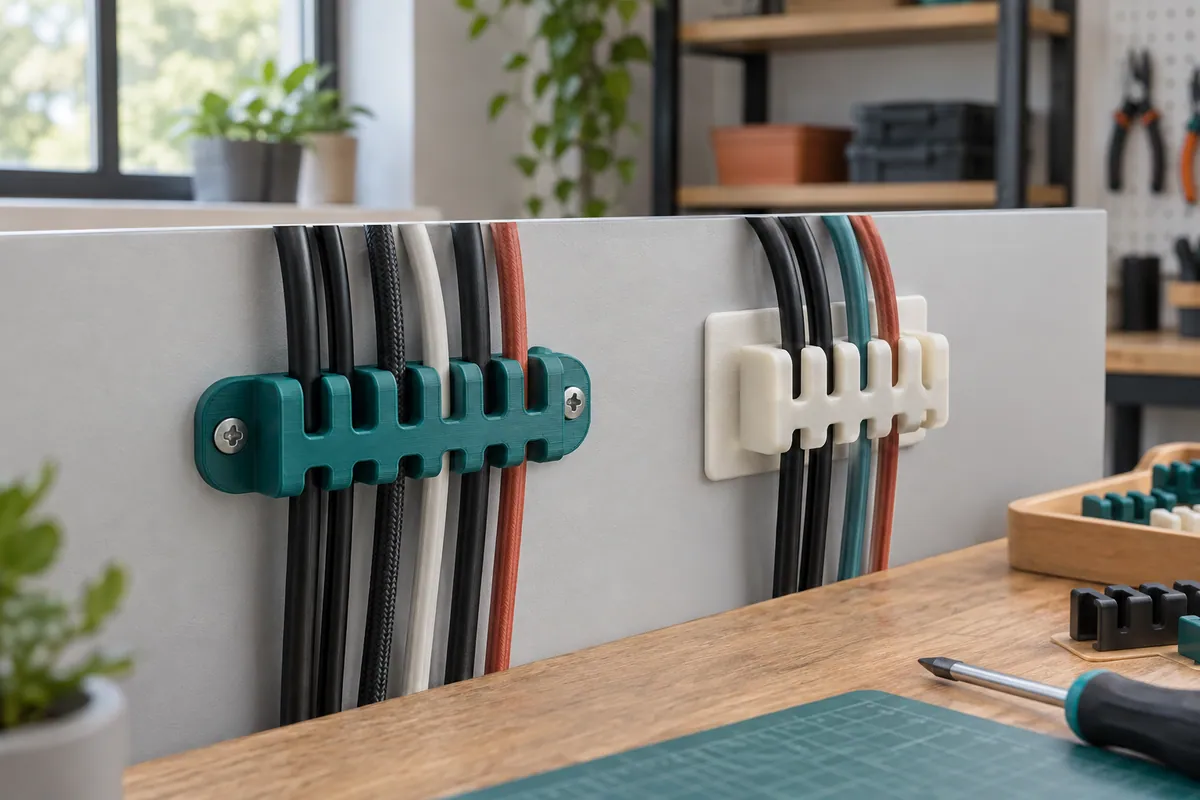

Крепление выбирают по поверхности
Панель, профиль, стенка корпуса и съёмная крышка требуют разных решений. Покажите материал основания, толщину, доступ с обратной стороны и допустимые отверстия. Винтовое крепление, посадка в паз, защёлка или установка на готовую точку — это разные сценарии, и нельзя выбирать между ними без фото места монтажа.
Отдельно укажите, должна ли гребёнка сниматься при обслуживании. Если доступ появляется только после снятия крышки, проверьте последовательность действий: можно ли отсоединить кабель, не выломав направляющую и не перегнув соседний жгут. Крепёж не должен создавать новую точку риска рядом с проводом.
Когда достаточно типовых клипс
Типовые клипсы подходят, когда один или несколько кабелей имеют подходящий диаметр, стандартное место крепления и не требуют строгого порядка. Гребёнка оправданна, если нужно выдержать свой шаг, развести разные линии, уложить пучок в тесный корпус или получить одинаковую раскладку в нескольких изделиях.
Сравнивать их стоит по обслуживанию, а не по внешнему виду. Если клипсу можно переставить и этого достаточно, индивидуальная деталь может быть лишней. Если типовая клипса занимает неудобное место, перекрывает крышку или не даёт развести кабели, исходные данные для гребёнки становятся предметными.
Пример содержательного ТЗ
«Нужна гребёнка для шести кабелей внутри настольного корпуса. Три кабеля имеют один наружный диаметр, два — другой, один сервисный кабель должен сниматься отдельно. Гребёнка крепится на внутреннюю панель винтами в существующие точки; крышка снимается вверх. На входе у разъёмов нужна свободная зона, а пучок не должен касаться края корпуса». Такое описание не содержит выдуманных допусков, но даёт основание задать правильные вопросы.
К нему прикладывают фото открытого корпуса, размеры панели, расположение отверстий, кабели или их замеры, маршрут и количество изделий. Если известна температура или подвижность, это тоже указывают. Для индивидуальной детали посмотрите кабельные гребёнки в каталоге и раздел креплений и держателей.
Что проверить на образце
- каждый кабель входит в свой канал без повреждения оболочки;
- один сервисный кабель можно вынуть без разборки всего жгута;
- крышка, разъёмы и крепёж остаются доступными;
- маршрут не создаёт резкого перегиба или натяжения;
- гребёнка устанавливается на предусмотренное место и не конфликтует с соседними деталями.
Это критерии механической проверки в конкретной сборке, а не заявление о соответствии электротехническим требованиям. После проверки фиксируют версию и изменения, затем можно обсуждать партию через запрос расчёта. Смежная тема — крепления датчиков: там также важны место установки и доступ к кабелю.
Когда маршрут нужно менять
В изделиях, которые ремонтируют или дополняют, порядок кабелей редко остаётся неизменным навсегда. Могут появиться новая плата, другой разъём, датчик или сервисный кабель. Не стоит делать гребёнку частью корпуса так, будто доступа больше никогда не понадобится. До заказа полезно разделить постоянные линии и те, которые вероятно будут менять: для второй группы предусматривают понятный путь извлечения, а не «запас» из случайно уложенного провода.
Вариант переоснащения нужно представить руками. Снимается ли крышка? Нужно ли отключать разъём до снятия направляющей? Можно ли вынуть один кабель, если остальные уже закреплены? Если ответ требует изгибать соседний жгут или применять инструмент в тесной зоне, конструкцию лучше изменить до серии. Такая проверка относится к обслуживанию, а не к электрическим характеристикам кабеля.
Съёмный держатель или закрытый паз
Закрытый паз удерживает провод надёжнее от случайного выхода, но ограничивает доступ: кабель приходится протягивать с конца либо разбирать соседние элементы. Съёмный держатель или открытый канал удобнее для сервиса, зато требуют проверить, не выскакивает ли кабель при обычной эксплуатации. Выбор не сводится к «лучше» или «хуже»: он зависит от того, кто и как часто обслуживает узел.
Иногда разумна комбинированная схема. Неподвижные провода идут по закрытой части, а сервисный вывод — по отдельному открываемому держателю. Тогда в ТЗ прямо указывают, какие каналы относятся к какой группе. Нельзя обещать, что защёлка удержит любой провод: форма, материал, диаметр, температура и способ нагрузки требуют проверки на конкретном образце.
Разъём защёлкивается снаружи
У разъёма есть не только кабель, но и корпус, фиксатор, выступы и движение руки при соединении. Гребёнка, установленная слишком близко, может не мешать проводу, но закрывать кнопку защёлки или не оставлять места для пальцев. В рабочем макете сначала соединяют и разъединяют разъём привычным движением, затем смотрят, не тянет ли гребёнка кабель в сторону.
Если кабель подключают снаружи корпуса, свободную зону показывают на фото и в эскизе. Отметьте направление подхода штекера, длину его корпуса и положение крышки. Это важнее общего размера «до разъёма», потому что одинаковые кабели могут иметь разные наконечники и радиус выхода.
Маркировка помогает не запутаться
Гребёнка может поддерживать визуальный порядок: отдельные группы каналов, понятная последовательность и место для согласованной маркировки маршрута. Маркировку не придумывают как декоративный текст. Сначала решают, что именно должен узнать сборщик или сервисный сотрудник: номер канала, направление, назначение группы или соответствие схеме. Если маркировка предоставляет заказчик, нужно указать её формат и место, где она не будет закрыта кабелем.
Разноцветные провода сами по себе не гарантируют понятную раскладку. При повторной сборке полезнее фото утверждённого маршрута и схема с нумерацией. Гребёнка должна поддерживать этот порядок, а не заставлять человека угадывать, какой кабель был уложен первым.
Функциональный образец на двух кабелях
До полноценной партии можно проверить небольшую функциональную секцию на двух реальных отрезках: одном тоньше и одном толще, либо на обычном и сервисном. Такой образец отвечает на конкретные вопросы: насколько удобно укладывать провод, можно ли вынуть его, не давит ли край на оболочку, остаётся ли доступ к разъёму. Он не заменяет проверку всего жгута, но быстро показывает ошибочный тип паза или шаг.
Вместе с образцом проверяют поверхность крепления и действия с крышкой. Если два кабеля ведут себя нормально на столе, но корпус не закрывается или жгут меняет направление после монтажа, результат нельзя переносить на полную сборку. Сначала уточняют маршрут, затем выпускают следующий вариант.

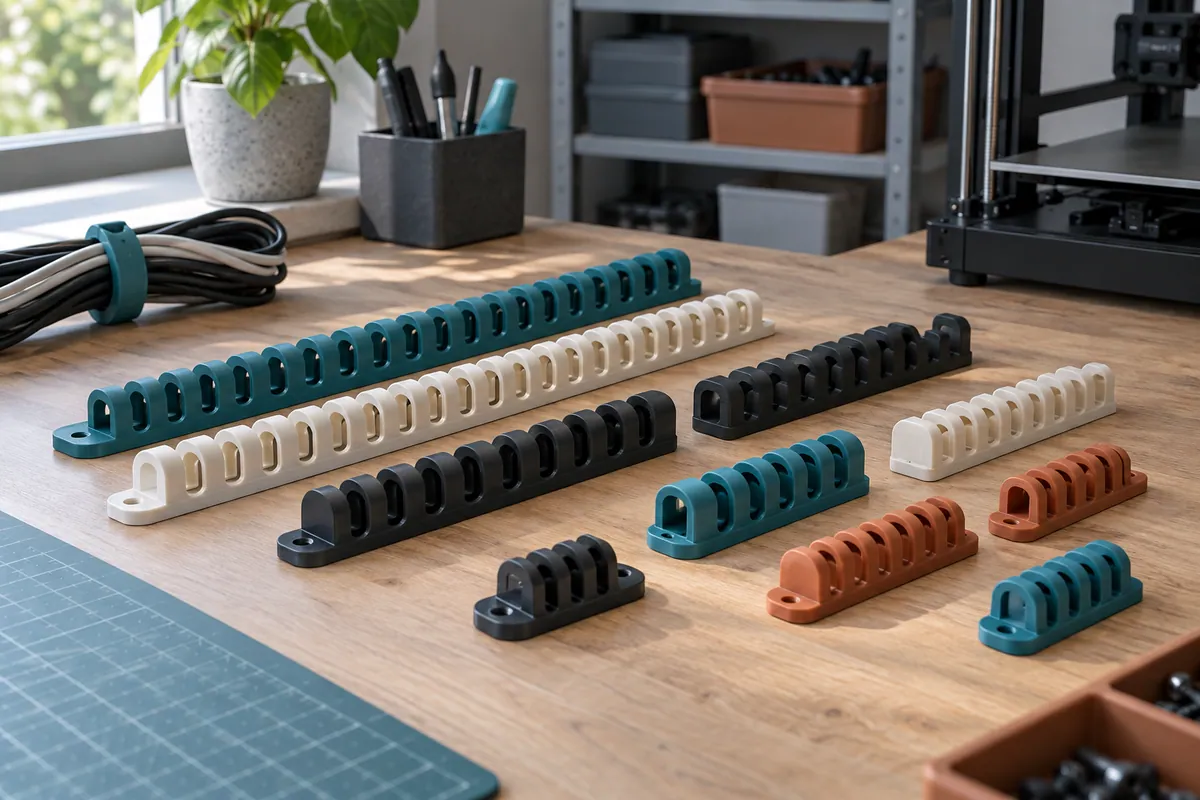

Комплект разных гребёнок
Одна сборка иногда требует несколько направляющих: короткую у входа, длинную вдоль панели и отдельную для разветвления. В заказе их перечисляют как разные позиции с понятным названием и количеством, а не как «набор». Для упаковки укажите, можно ли смешивать позиции, нужны ли ячейки, отдельные пакеты или карточка комплекта. Это защищает от ошибки уже после изготовления, когда одинаковые по цвету детали отличаются шагом или креплением.
Контрольный комплект удобно собрать так, как его получит монтажник: с гребёнками нужных типов, их идентификацией и при необходимости с одним утверждённым образцом. Перед отправкой сверяют состав по списку. Такая подготовка не обещает сохранность кабелей при любой перевозке, но помогает выдать нужные детали в правильном порядке.
