Корпус для малой серии — это граница между электроникой, пользователем и средой. Он должен дать доступ к органам управления и разъёмам, удержать плату, не мешать кабелю и быть понятным при сборке. Внешний вид важен, но он не отвечает сам по себе на вопрос, поместится ли разъём, как закроется крышка и не будет ли плата упираться в стойку. Поэтому обсуждение начинают с устройства, а не с цвета пластика.
Для ориентира посмотрите корпуса для электроники в каталоге и раздел деталей и корпусов. В статье речь идёт о корпусах для низковольтных устройств и прототипов. Требования к электробезопасности, пожарной безопасности, герметичности, ЭМС и обязательной сертификации определяет конкретное применение; их нельзя выводить из факта 3D-печати.
Три пути: готовый, доработанный, новый
Готовый корпус уместен, когда плата, разъёмы и интерфейс можно разместить без компромиссов: устраивают размеры, доступ к крышке и способ крепления. Доработка имеет смысл, если базовая оболочка подходит, но нужны окна, стойки, панель или адаптер. Новый корпус выбирают, когда устройство имеет свою форму, нестандартное расположение портов, особый монтаж или требования к композиции на столе.
Не выбирайте путь только по первому впечатлению. Сравните время на подгонку, число необходимых изменений, возможность повторить версию и риск того, что готовая форма заставит ухудшить доступ к разъёму. Иногда новый корпус проще обсуждать, чем цепочку компромиссов вокруг случайной коробки.
Сначала измеряют плату и всё, что выступает
Нужны длина, ширина и высота платы, но также разъёмы, кнопки, дисплей, радиаторы, провода, винты и выступающие компоненты. Приложите фотографии сверху и сбоку с линейкой, контур платы, CAD-файл или чертёж, если они есть. Отметьте монтажные отверстия и то, что нельзя закрывать. Одного внешнего габарита недостаточно: два устройства одинакового размера могут потребовать противоположной компоновки из-за разных разъёмов.
Разъём измеряют вместе с кабелем. У штекера есть корпус, радиус изгиба и направление выхода, которое может занять больше места, чем сам порт. Если прибор собирают руками, укажите последовательность: сначала крепится плата, затем подключается кабель, потом закрывается крышка — или иначе. Эта последовательность влияет на доступ инструменту.

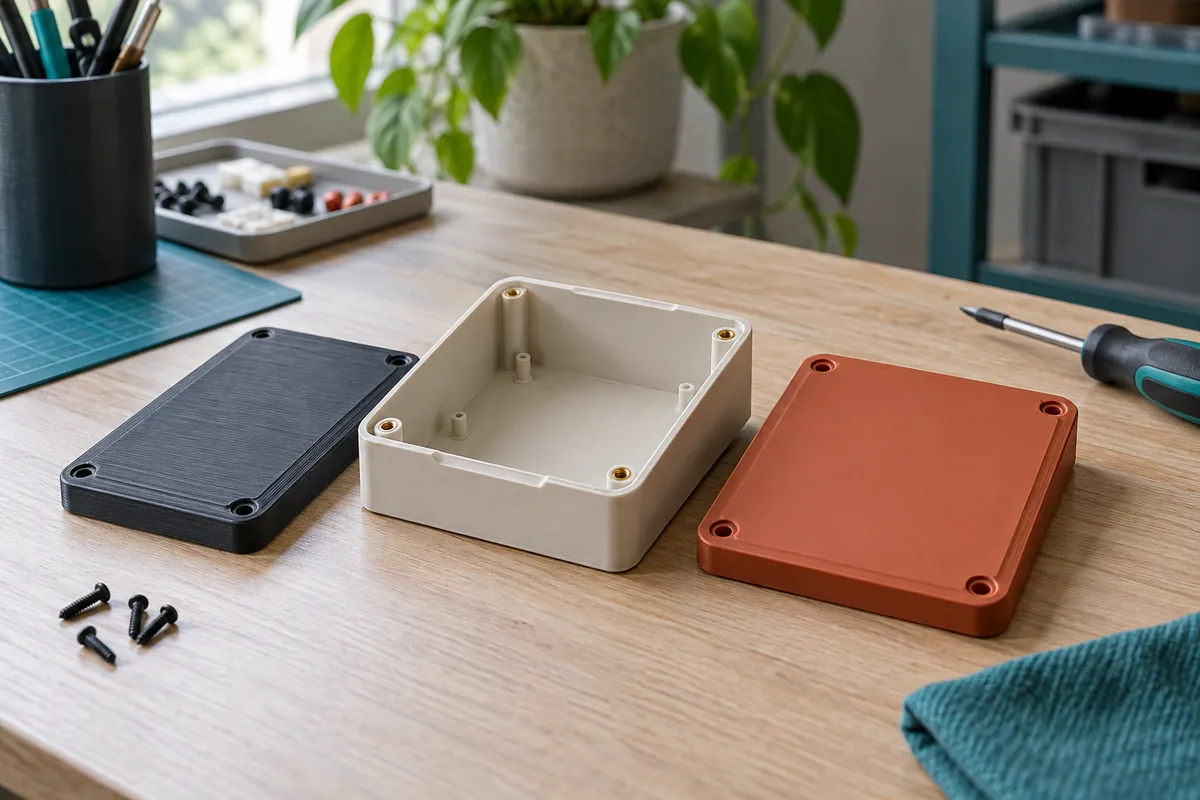

Стойки, винты и крышка
Плата должна иметь понятные точки фиксации, а крышка — открываться нужным способом. Решите, нужен ли доступ без инструмента, допускаются ли винты, как часто корпус вскрывают и кто это делает. Защёлка удобна в некоторых сценариях, но она чувствительна к материалу, геометрии, ориентации печати и циклам работы. Не называйте её «вечной»: образец должен пройти именно те открытия и закрытия, которые ожидаются в реальности.
Formlabs указывает, что у функциональных соединений важны допуски, поверхность, материал и ориентация; компания также рекомендует измерить плату, монтажные отверстия и расположение портов до моделирования корпуса. Это полезный первичный ориентир: руководство Formlabs по корпусам с защёлками. Конкретные размеры, посадки и способ фиксации всё равно согласуют для конкретной технологии и образца.
Окна для разъёмов и органов управления
Отверстие под разъём — не просто повтор его контура. Нужно оставить место на корпус штекера, пальцы, маркировку и возможную погрешность положения платы. У кнопки оценивают доступ пальцу, у светодиода — видимость, у дисплея — рамку и обзор. Перечень разъёмов лучше оформить таблицей или списком с фото: название, сторона платы, положение, нужен ли кабель во время работы.

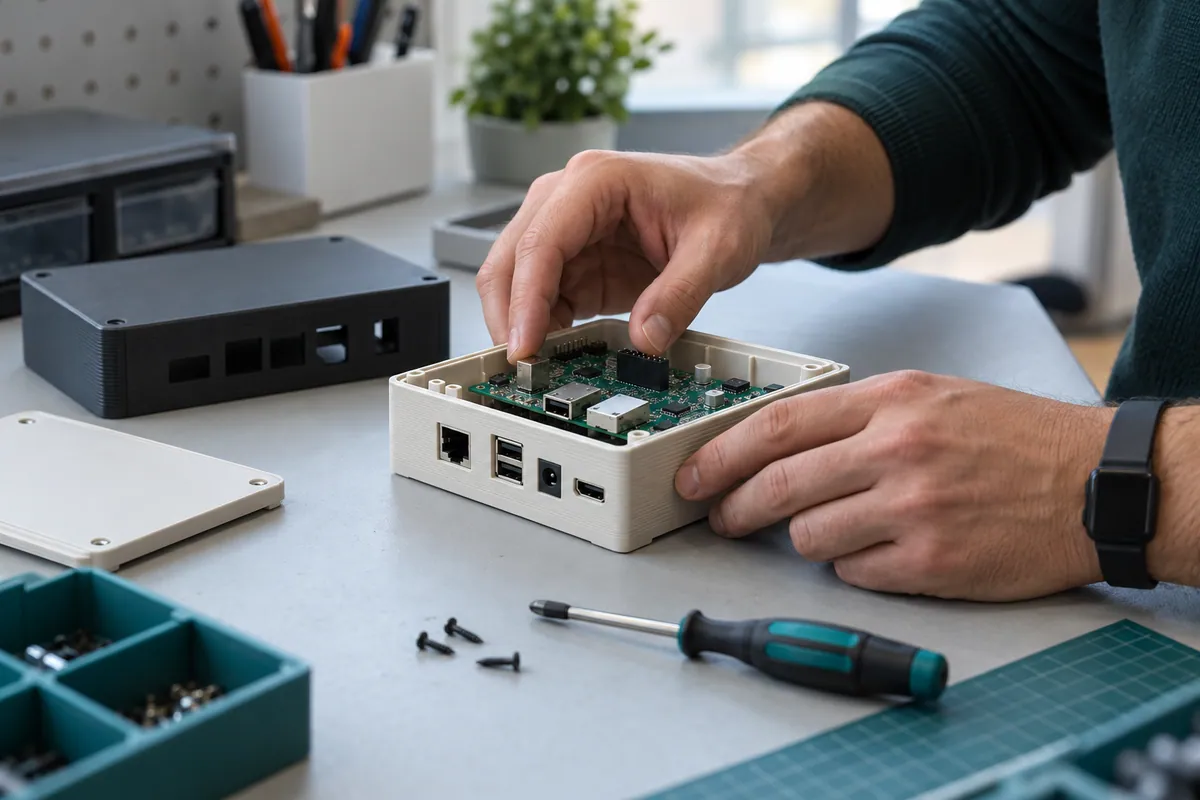

Перед утверждением физический макет платы в корпусе полезнее десятка предположений. Он показывает, не упирается ли кабель в стенку и не приходится ли снимать крышку, чтобы подключить обычный штекер. Статья о корпусе по чертежу помогает собрать входные данные, если готовой модели нет.
Условия применения нельзя оставлять «обычными»
Спросите, где стоит прибор: на столе, в шкафу, на стене, рядом с вибрацией, пылью, теплом, влажностью. Укажите, переносится ли он, падает ли на него свет, контактирует ли с руками или химией. Необходимо отделить наблюдаемые условия от требований, которые требуют специальных испытаний. Например, печатный корпус не получает автоматически заявленный класс защиты от влаги, устойчивость к УФ или сертификацию для конкретной области.
Выбор материала начинают с функции: жёсткость, удар, температура, внешний вид, электрическая изоляция в пределах утверждённой конструкции. Formlabs описывает этот подход в руководстве по материалам. Для FFF-проектирования UltiMaker подчёркивает роль толщины стенки, малых элементов и ориентации: рекомендации UltiMaker.
Как проверить первый корпус

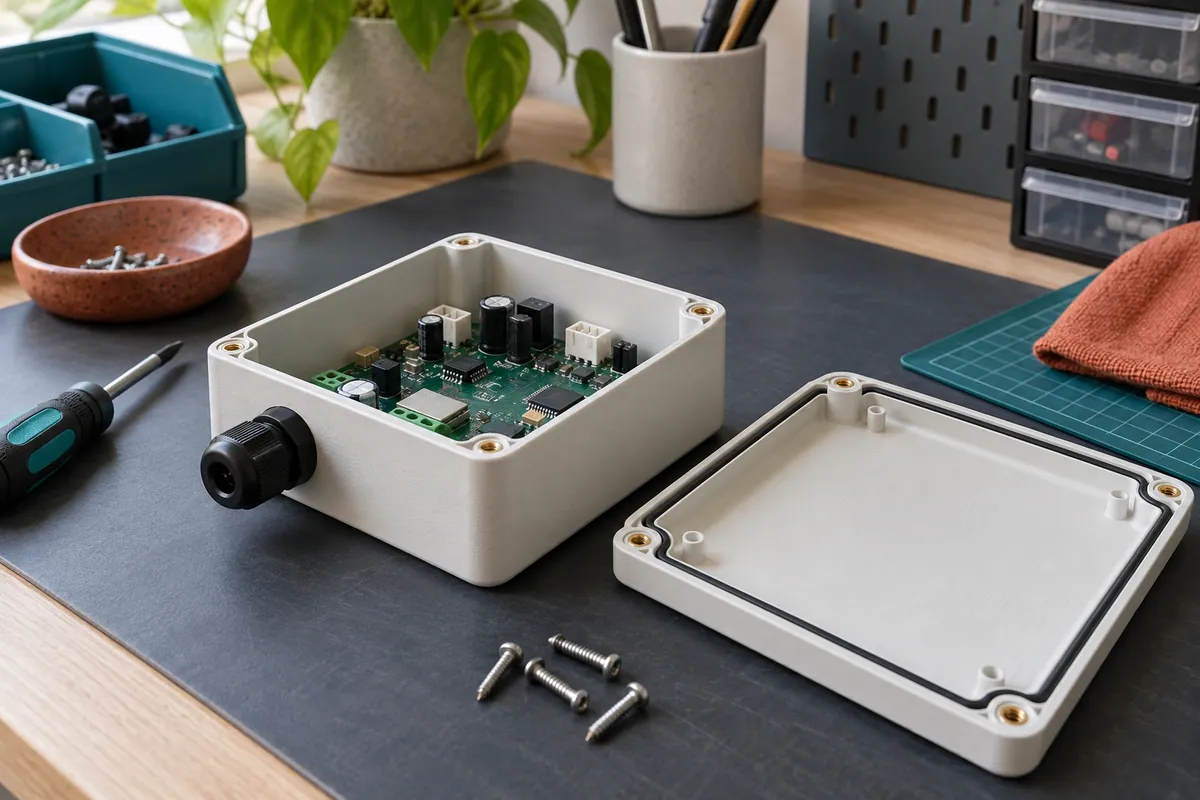

Соберите внутри настоящую плату в обесточенном состоянии. Подключите предусмотренные кабели, закройте крышку, поставьте корпус в рабочее положение, нажмите кнопки и посмотрите на индикаторы. Не проводите испытаний, для которых нужен отдельный режим безопасности, если они не подготовлены. Цель образца — проверить посадку, доступ, сборку и внешний вид, а не заменить регламентные тесты готового устройства.
Сохраните фото сборки, версию файла, материал, цвет, фурнитуру и замечания. При малой серии именно эта связка становится основой повторяемости. Эталон и критерии приёмки до серии рассматриваются в отдельной статье.
Ошибки, которые видны слишком поздно
- Измерить только плату. Разъёмы, кабели, головки винтов и радиаторы часто важнее её контура.
- Не описать сборку. Деталь может помещаться внутри, но быть недоступной для монтажа.
- Обещать защитные свойства без испытаний. Их задают применение, конструкция и отдельная проверка.
- Считать первый корпус готовой серией. Образец нужен, чтобы зафиксировать исправления.

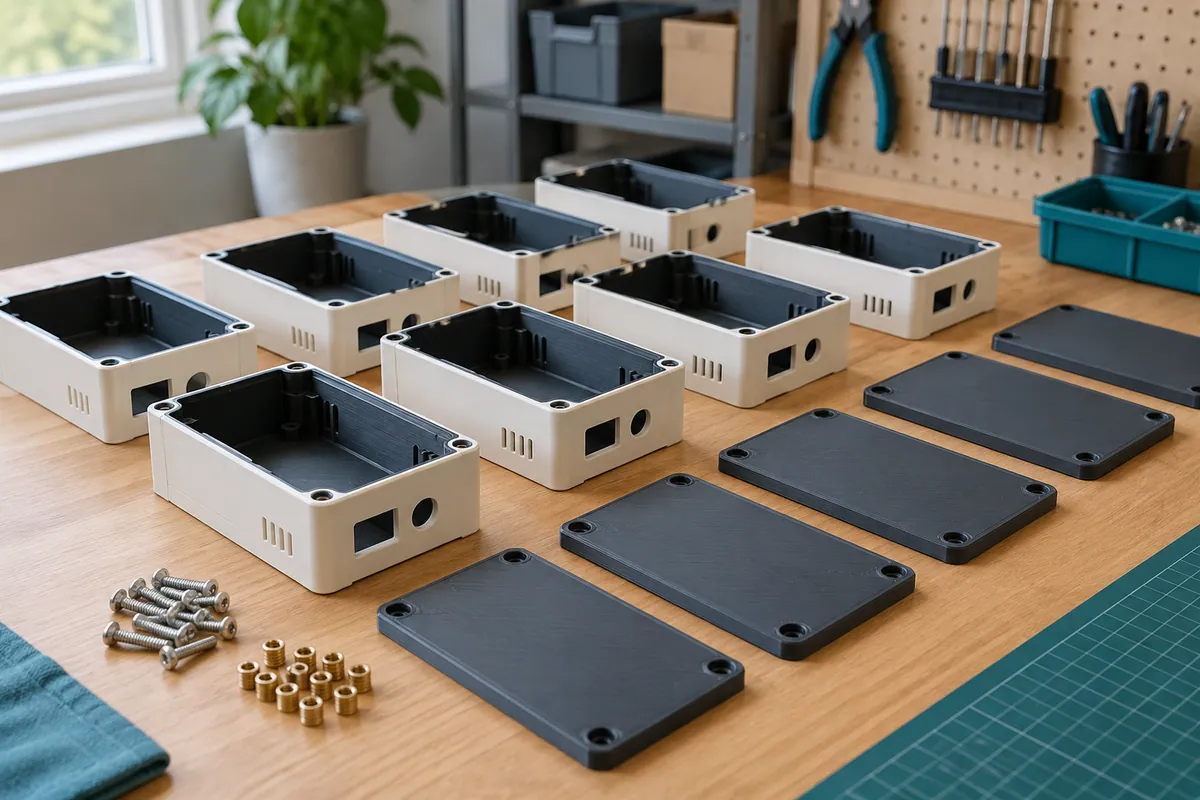

Что направить на расчёт
Приложите фото устройства и платы, размеры, файл модели или чертёж, список портов, монтажных отверстий, кабелей, условия размещения, количество и желаемый сценарий открытия крышки. Если есть действующий корпус-ориентир, приложите его фото и укажите, что в нём подходит, а что нет. Для запуска обсуждения используйте расчёт корпуса для серии. Для связанной темы фиксации корпуса на месте изучите крепления датчиков.
Версия платы и версия корпуса должны встречаться
У малых серий особенно легко потерять связь между ревизиями. Плата получила другой разъём, а корпус остался прежним; высота радиатора изменилась, а образец проверяли на старой сборке. Введите простое правило: в заявке и на фотографии образца отмечают версию платы или дату её актуальности, а у корпуса — номер модели. Это не требует сложной системы управления, но заставляет задать главный вопрос: с чем именно проверяли посадку.
Если электронная часть пока меняется, выделите зоны, которые вероятнее всего будут пересматриваться: порт, экран, кнопка, отверстие для кабеля. Иногда разумно сначала согласовать базовый объём и монтаж, а лицевую панель оставить отдельной заменяемой деталью. Подход зависит от конкретной сборки, но он лучше, чем жестко замкнуть раннюю неопределённость внутри одной неразборной формы.
Проверьте порядок сборки без спешки
Расположите на столе корпус, крышку, плату, крепёж, кабели и инструмент. Затем соберите устройство в той последовательности, которая будет у исполнителя. Наблюдайте за действиями: нужно ли держать гайку с внутренней стороны, хватает ли места отвёртке, можно ли подключить кабель после установки платы, не падает ли винт внутрь корпуса. Эти вопросы часто не видны на рендере, но прямо влияют на повторяемость малой серии.
Зафиксируйте, какие операции допустимы при открытой крышке и какие должны выполняться после закрытия. Если для обслуживания надо снять один винт, это одно требование; если нужно вынимать плату, другое. Не рассчитывайте, что сборщик вспомнит неочевидный порядок после нескольких недель. Короткая последовательность с фотографиями установленного образца становится частью комплекта документации.
Доступ для руки и инструмента
Измерение только корпуса отвёртки иногда важнее, чем кажется. В узкой нише винт может быть технически достижим, но недоступен для поворота. Похожая проблема возникает с защёлками, которые требуют надавить в точке, закрытой разъёмом. Добавьте к фото узла руку или реальный инструмент в кадре. Это даёт ясный масштаб и помогает обсуждать доступ без догадок.
Стыки с внешним миром
Корпус может стоять на столе, крепиться на стену, входить в стойку или соединяться с другим изделием. Для каждого стыка укажите опорную плоскость, направление монтажа, что находится рядом и как проходит кабель. Если есть готовый блок питания, крепёжная планка или стойка, приложите их размеры и фотографии. Готовый корпус из каталога иногда подходит именно потому, что эти интерфейсы уже стандартны; новый корпус оправдан, когда требуется собственная компоновка.
Не выдумывайте вентиляцию «на всякий случай». Решение о отверстиях связано с тепловой задачей, пылью, защитой от касания и требованиями к устройству. Передайте известные требования разработчика электроники. Если данных нет, зафиксируйте вопрос как открытый, а не превращайте прорези в декоративный элемент.
Критерии приёмки корпуса
До партии определите, что можно проверить обычной сборкой: плата помещается на стойки, нужные штекеры подключаются, крышка закрывается, внешние органы управления доступны, поверхность соответствует образцу. Это конкретнее, чем формула «корпус должен быть качественным». Отдельно перечислите косметические ожидания от лицевой стороны и внутренней стороны: у них может быть разная роль.
Не включайте в такой список свойства, которые не проверяются этой процедурой: класс защиты, электробезопасность, долговечность в агрессивной среде или соответствие отраслевому стандарту. Если они нужны, требуется отдельная программа, методика и ответственность. Честное разделение проверок делает обсуждение корпуса безопаснее и понятнее.
