Начните не с размера винта, а с того, зачем открывать корпус
Крышку измерительного прибора открывают для обслуживания, коробочку для демонстрационного макета — один раз перед выставкой, а учебный стенд разбирают на каждом занятии. Во всех случаях можно увидеть похожий винт, но требования к соединению будут разными. При заказе печатных корпусов для электроники полезно сначала описать частоту доступа, усилия, место установки и человека, который будет выполнять сборку.

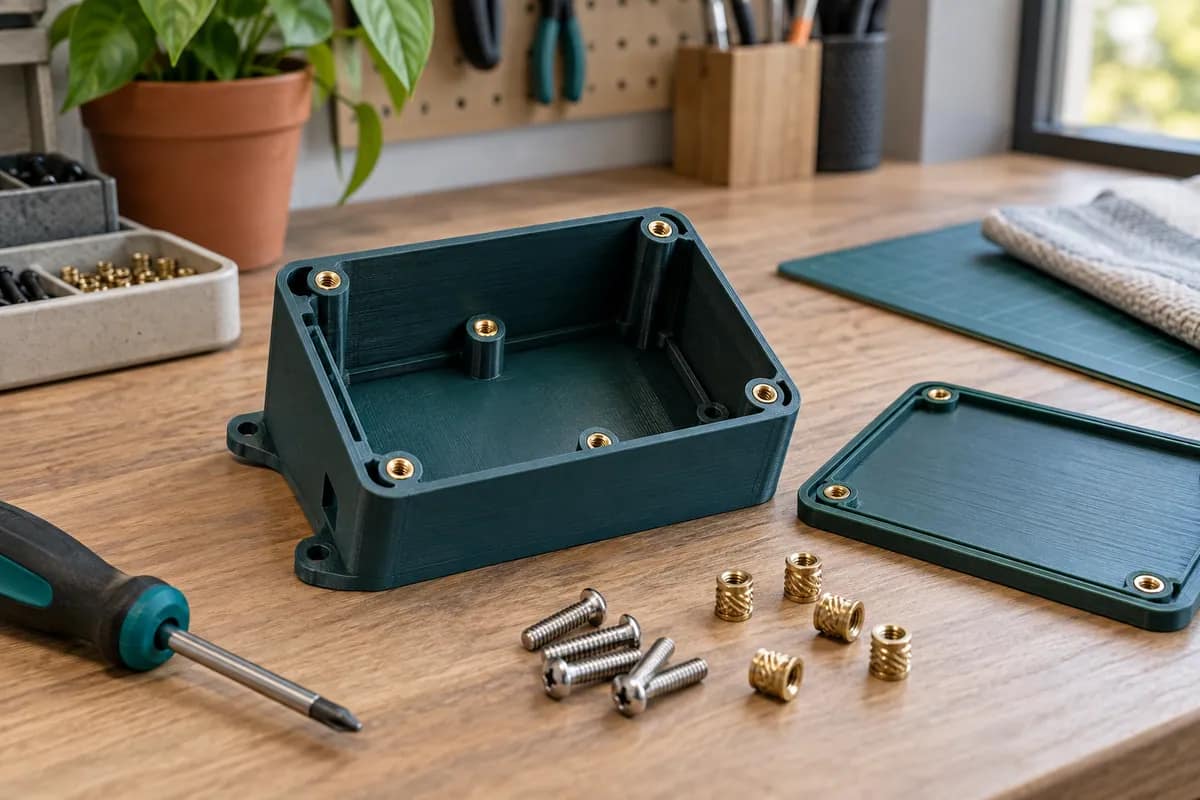

Резьбовая вставка добавляет металлическую резьбу, однако сама по себе не превращает тонкую пластиковую стойку в прочный узел. Важны окружающий материал, форма стойки, способ удержания вставки и направление нагрузки. Поэтому фраза «поставьте латунные втулки» — начало обсуждения, а не готовая спецификация. Для партии нужно выбрать совместимые детали и проверить их вместе, до повторения конструкции.
Какие варианты соединения стоит сравнить
| Решение | Что обсуждать | Основной вопрос к конструкции |
|---|---|---|
| Винт и доступная гайка | Подход инструмента с двух сторон | Можно ли удержать гайку при сборке? |
| Гайка в предусмотренном кармане | Порядок установки и удержание от вращения | Можно ли заменить крепёж без разрушения корпуса? |
| Металлическая резьбовая вставка | Тип вставки, гнездо и способ монтажа | Что удерживает вставку в пластике? |
| Винт, формирующий резьбу в пластике | Совместимость крепежа с материалом и стойкой | Какой режим сборки допускается? |
| Защёлка | Частота открывания и доступ к фиксатору | Удобно ли снять крышку и сохраняется ли удержание? |
Сравнивайте не только покупную стоимость крепежа, но и сборку. Если для каждой гайки приходится удерживать инструмент внутри тесного корпуса, простое на вид решение может быть неудобным для партии. Если устройство почти не открывают, сложная система вставок и дополнительная операция монтажа иногда избыточны. Точный выбор зависит от изделия: универсального победителя для всех корпусов нет.
Печатную резьбу также рассматривают в отдельных конструкциях, но не считают равноценной заменой любого металлического соединения. Особенно внимательно оценивают мелкие элементы и повторное открывание. В руководстве Formlabs по резьбовым соединениям приведены разные способы: вставки, закладные гайки, резьбоформирующий крепёж и напечатанные профили. Выбор метода — отдельное проектное решение, а не настройка, которую можно бездумно перенести на любую модель.
Способ установки вставки должен подходить пластику
Вставки для тепловой установки используют размягчение термопласта вокруг предусмотренного гнезда. Для отверждённого фотополимера нельзя просто повторить этот приём по аналогии. Formlabs отдельно различает монтаж в термопластах и варианты фиксации в термореактивных материалах, включая вклеивание. Не назначайте способ по цвету детали или общему слову «3D-печать»: сообщите, какой материал и процесс рассматриваются.
Клиенту не требуется самостоятельно подбирать температуру инструмента или диаметр отверстия. Для первого расчёта достаточно указать функцию соединения, предполагаемый крепёж и условия эксплуатации. Если конкретная вставка уже принята в вашем изделии, приложите её обозначение и чертёж производителя. Параметры гнезда, окружающей стойки и монтажа выбирают по этой документации и подтверждают на образце, а не по универсальной цифре из интернета.
Что нужно предусмотреть вокруг крепежа
В модели должен оставаться материал, который удерживает вставку и передаёт усилие на корпус. Важны стенки стойки, её связь с основанием, соседние рёбра и расстояние до внешней поверхности. Если стойка расположена вплотную к тонкой видимой стенке, способ монтажа может повлиять и на сборку, и на внешний вид. Покажите исполнителю весь узел, а не вырезанный фрагмент с отверстием.
Отметьте, какие размеры нельзя менять из-за платы, кабеля или существующей крышки. Иногда удобнее переместить точку крепления или изменить форму опоры, но это возможно только при наличии свободного места и согласования конструкции. В других случаях геометрия задана жёстко, и тогда нужно оценивать иной крепёж. Эти вопросы выгоднее обсудить на стадии разработки 3D-модели, чем пытаться добавить вставку в уже готовую партию.
Почему металлическая резьба не отменяет проверки всего узла
Винт может нормально входить во вставку, а стойка при этом деформироваться, крышка — прогибаться или головка — давить на слишком маленькую площадку. Проверка одной резьбы не показывает, как работает соединение в сборе. Проследите путь усилия: что притягивается, где упирается крышка, какую деталь сжимает крепёж. Для нагруженных и ответственных изделий требуются подходящие расчёты и испытания под конкретную задачу; декоративный образец не подтверждает такую пригодность.
Длина винта зависит от собранного пакета деталей
В заявке часто указано только условное обозначение резьбы, хотя винты одного диаметра имеют разные длины и головки. Покажите толщину крышки, наличие шайбы, глубину доступного отверстия и пространство за ним. Слишком длинный крепёж может упереться до прижатия крышки или задеть внутренний компонент. Слишком короткий может не обеспечить предполагаемое зацепление. Конкретную длину выбирают после рассмотрения всей сборки.
Проверьте, где находится головка. Она может выступать над поверхностью, размещаться в углублении либо требовать доступа специальным инструментом. Углубление не должно случайно отнять материал, необходимый лицевой панели. Если корпус стоит плотно к стене или соседнему прибору, уточните, доступен ли винт после установки. Удобство обслуживания часто определяется несколькими такими деталями, которые незаметны на общем рендере.
Пройдите обычный сценарий обслуживания

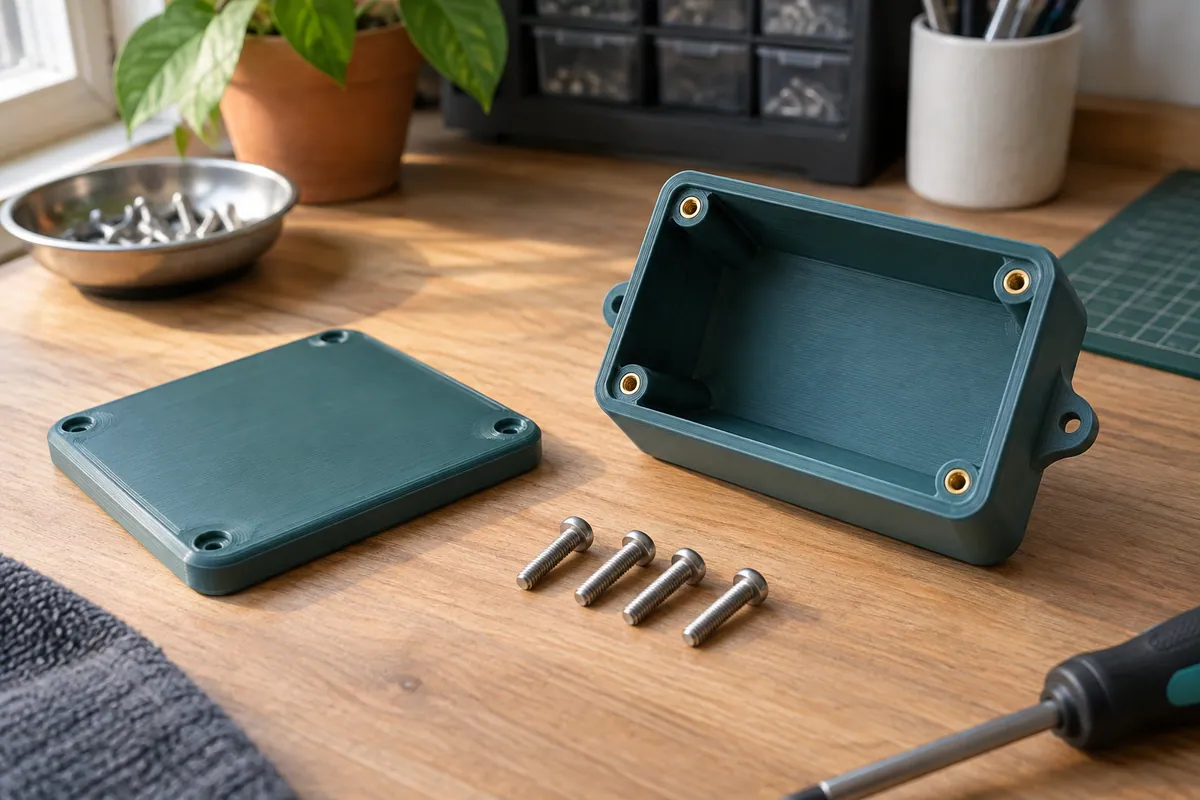

Возьмите пробный корпус с настоящими внутренними компонентами или их согласованными габаритными макетами. Откройте крышку тем инструментом, который будет у пользователя. Посмотрите, не перекрывает ли кабель винт, не теряется ли мелкий крепёж, можно ли снять панель, не вытягивая провод. Затем закройте её обратно и проверьте положение всех элементов. Такой проход выявляет неудобства, которые не видны при отдельном осмотре коробки.
Если обслуживание выполняет другой человек, попросите его повторить процедуру без устных подсказок автора конструкции. Необычная последовательность может быть допустима, но её нужно осознанно принять и объяснить. Например, доступ к двум винтам только после снятия декоративной панели усложняет работу. Иногда дополнительное окно или другое положение крепежа полезнее, чем дорогая вставка в прежнем неудобном месте.
Съёмные детали и потерянные винты
Отдельно решите, должны ли винты оставаться в крышке после открывания или могут храниться в лотке. Для частого обслуживания это часть конструкции, а не только привычка сотрудника. Не обещайте «невыпадающий крепёж» без выбранного решения: стандартный винт в обычном отверстии не приобретает такое свойство автоматически. Если требование нужно, обозначьте его до моделирования вместе с доступным пространством и способом обслуживания.
Как проверять первый экземпляр без выдуманного универсального момента затяжки
Требование «затянуть хорошо» разные люди понимают по-разному. Параметры сборки и допустимые усилия задают под конкретное соединение, материал и крепёж. Не переносите момент затяжки из металлического корпуса только потому, что совпал размер винта. Если сборка требует нормированного усилия, исполнитель и заказчик должны согласовать метод контроля и необходимые исходные данные до партии.
- Проверить фактический крепёж и соответствие его обозначению в спецификации.
- Осмотреть положение вставок, доступ к отверстиям и отсутствие мешающих следов изготовления.
- Собрать корпус с настоящими сопрягаемыми частями по согласованной процедуре.
- Открыть и закрыть изделие в режиме, соответствующем будущему использованию.
- Зафиксировать замечания и подтвердить обновлённую версию перед выпуском тиража.
Количество проверочных циклов и условия осмотра выбирают для задачи. Один удачный проход подтверждает только этот проход; он не доказывает долговечность при любых температурах и нагрузках. Для обычной демонстрационной коробки и корпуса, работающего на оборудовании, достаточность проверки будет различаться. Состав проверок подробнее разбирается в статье о приёмке 3D-печатных деталей.

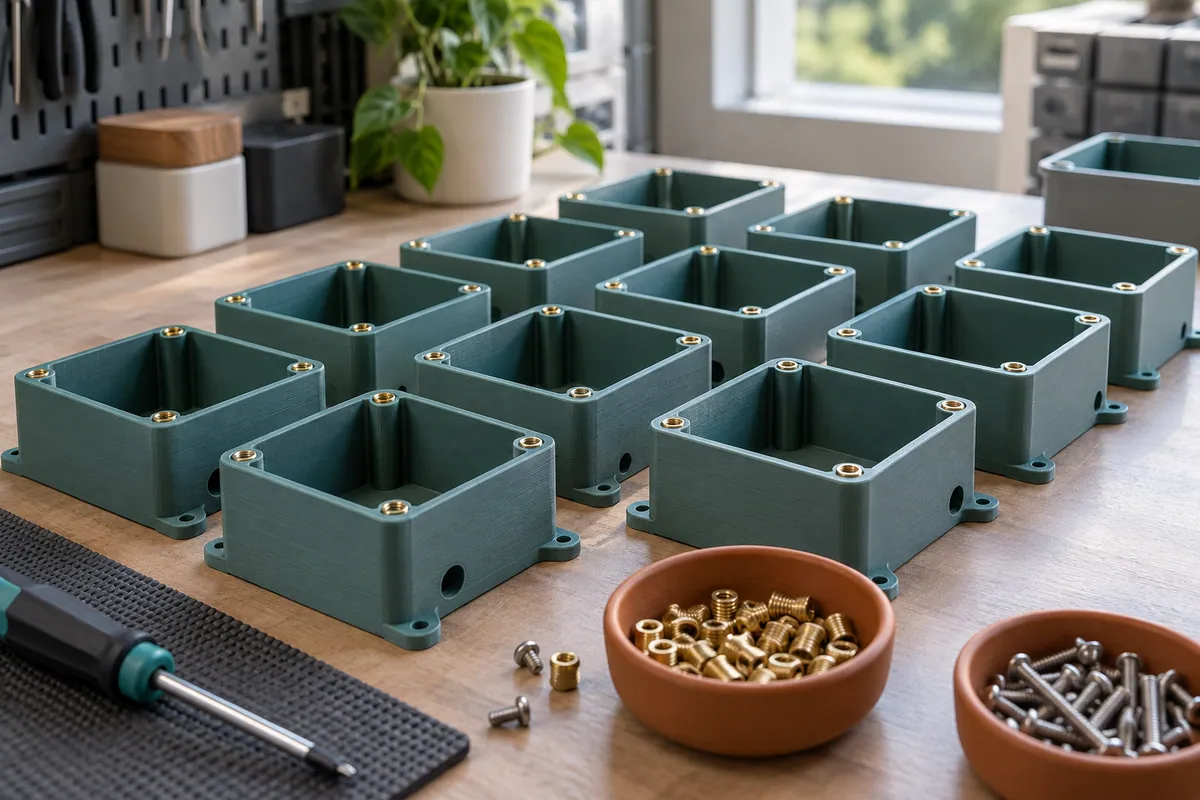

Что меняется при переходе от одного корпуса к партии
В одном экземпляре легко подобрать винт из ящика и запомнить, какая крышка к нему относится. Для партии необходима однозначная комплектация. Составьте перечень корпуса, крышки, вставок, винтов и дополнительных элементов. Укажите, кто закупает фурнитуру и в каком виде нужно передать изделия: отдельно напечатанные части, корпус с установленными вставками или собранный комплект. Это разные объёмы работы, которые нельзя сравнивать по одной строке «печать корпуса».
Если в заказе несколько версий, распределите количество по каждой и отметьте несовместимые сочетания. Похожая крышка с другим расположением отверстий не должна смешаться с соседней моделью. Для передачи на сборку полезны отдельные упаковочные группы и понятные обозначения, согласованные с заказчиком. Необязательно наносить маркировку на лицевую сторону изделия: иногда достаточно карточки комплекта и раздельной укладки.
При повторном заказе сохраняйте сведения не только о модели, но и о крепеже. Другая вставка с похожей резьбой может иметь иной наружный профиль; винт той же длины — другую головку. Замена комплектующих требует проверки совместимости. Не считайте её безусловно допустимой из-за совпавшей надписи на пакете. Для общей организации повторов пригодится руководство о сохранении версии и посадки при повторной партии.
Пример понятного запроса на корпус с вставками
Предположим, нужен небольшой тираж корпусов для настольного устройства. Внутри стоит существующая низковольтная плата; крышку снимают при обслуживании, четыре точки крепления уже показаны на чертеже. Полезный запрос описывает эту ситуацию, прикладывает модель платы или её размеры, указывает комплектность и спрашивает, подходит ли выбранный способ соединения. Он не объявляет вставки обязательными раньше проверки окружающих стоек.
Текст обращения может быть таким: «Нужна партия корпусов по приложенной версии. Крышка должна сниматься для доступа к плате, крепёж обслуживается обычной отвёрткой. Приложены размеры платы, свободные зоны и предполагаемые винты. Просим оценить соединение, уточнить необходимость вставок и отдельно указать изготовление образца, печать партии и установку фурнитуры». Число изделий и дополнительные условия заказчик подставляет свои. Это пример исходных данных, а не обещание готовой инженерной разработки без обсуждения.
Что приложить к расчёту
Отправьте актуальную модель или чертёж корпуса, изображения платы и соседних элементов, обозначение выбранного крепежа при его наличии и количество комплектов. Уточните частоту открытия, условия работы, способ установки прибора и требуемую комплектность. Если вставки ещё не выбраны, лучше оставить этот вопрос открытым, чем закладывать в модель случайную геометрию и потом исправлять весь тираж.
Через форму расчёта серии можно передать исходники для оценки. Начнём с проверяемой конструкции и состава заказа: какой корпус нужен, как он собирается и что должно приехать в готовом комплекте. Такая постановка позволяет обсуждать стоимость и срок предметно, с учётом печати, сборочных операций и согласования образца.
