Кассета задаёт следующий шаг
Кассета для комплектации нужна там, где человек собирает повторяющийся набор из мелких позиций перед следующей операцией. Её задача не в том, чтобы просто убрать винты с верстака. Хорошая раскладка подсказывает, что взять сейчас, что взять затем и по какому признаку заметить незакрытую позицию. Поэтому проектирование начинают с рабочего действия, а не с перечня красивых ячеек. Один и тот же винт может оказаться в разных местах кассеты, если в одной операции он ставится первым, а в другой нужен после шайбы или прокладки.
Полезно отделить кассету от складского лотка. Складской лоток отвечает на вопрос, где хранится запас. Кассета действует рядом с оператором и показывает состав одного комплекта, смены или короткой серии. В ней допустимо оставить место пустым специально: пустая ячейка становится понятным сигналом, что деталь уже взяли, либо что комплект пока не укомплектован. Если требовать от одной формы одновременно хранить месячный запас, вести остатки и сопровождать сборку, визуальный порядок почти всегда теряется.
Начните с маршрута деталей
До моделирования разложите реальный комплект на столе в порядке, в котором его берут. Не порядок из спецификации, а последовательность рук: оператор открывает корпус, кладёт уплотнение, берёт крепёж, переворачивает изделие, добавляет следующую позицию. Рядом стоит отметить, какие детали берут левой и правой рукой, какие надевают на инструмент, а какие сначала проверяют глазами. Эта простая репетиция выявляет ненужные движения лучше, чем схема из одних названий.
На листе или в пробной раскладке полезно указать номер операции, наименование, количество, размер предмета и действие после извлечения. Например, четыре одинаковых винта могут быть одним шагом, а могут относиться к двум разным сторонам корпуса. Во втором случае общая глубокая ячейка экономит место, но вынуждает каждый раз вспоминать, сколько винтов ещё принадлежит первой стороне. Две отдельные позиции делают маршрут длиннее на несколько сантиметров, зато убирают счёт из головы.
Проверьте расположение в рабочей зоне: кассету ставят туда, где она будет жить, а не в центр свободного стола на фотографии. На реальном месте её могут закрывать стойка, провод, коробка с заготовками или рука при работе инструментом. Иногда достаточно повернуть кассету на четверть оборота, чтобы последовательность стала читаться сверху вниз; иногда важнее вынести первую позицию ближе к краю. Такие решения должны появиться после наблюдения за операцией, а не после печати готовой формы.
Одна ячейка — не всегда одна деталь
Привычное правило «одна ячейка — одна позиция» полезно, но его нельзя применять без вопроса о количестве. Для единственной пружины или разъёма отдельное гнездо делает отсутствие предмета очевидным. Для десяти одинаковых шайб отдельные десять углублений могут только замедлить комплектацию. Тогда лучше решить, как будет понятен остаток: известная высота стопки, ряд с ограничителем, визуальная метка максимального наполнения или подготовленный пакет внутри крупной ячейки.
Если несколько одинаковых деталей лежат вместе, не обещайте кассетой точный учёт. Оператору всё равно нужен способ проверить число: пересчитать перед стартом, собрать кратное количество в мини-наборы или брать из заранее отмеренной упаковки. Глубокая ячейка, куда можно насыпать «примерно столько, сколько нужно», скрывает ошибку до конца операции. В задачах с дорогой или критичной позицией обычно выгоднее выделить отдельный отсек, даже если он кажется слишком большим для детали.
Особенно внимательно рассматривают похожие элементы: винт разной длины, шайбу другого диаметра, левую и правую заглушку, одинаковые по цвету детали из разных ревизий. Их соседство допустимо, когда различие видно без перекладывания. Если оператор должен доставать предмет и сравнивать его с образцом, кассета уже не поддерживает работу. Углубление, промежуток между рядами или физическое разделение иногда полезнее надписи, которая быстро стирается или закрывается содержимым.
Где считать, а где видеть
Контроль комплекта строится вокруг наблюдаемого состояния. До сборки кассета должна показать, все ли позиции подготовлены; во время сборки — что уже использовано; после передачи — можно ли вернуть её в оборот. Для этого не нужно превращать форму в электронную систему. Достаточно заранее назначить смысл пустого места и проверить, различим ли он в обычном освещении, когда рядом лежит изделие и оператор смотрит под углом.
Для последовательности из нескольких операций полезны спокойные группы: сначала крепёж корпуса, затем элементы внутренней части, затем позиции финальной проверки. Между группами оставляют заметный зазор или меняют направление ряда. Нельзя рассчитывать, что произвольная цветовая логика всегда сохранится: пластик может быть одного цвета, а кассета окажется в тени. Геометрический порядок остаётся видимым и без дополнительной маркировки.
На пробе попросите человека, который не участвовал в проектировании, собрать один комплект и вслух назвать сомнения. Если он спрашивает, откуда начать, сколько позиций в ячейке или что означает пустой отсек, проблема уже обнаружена. Такое испытание не заменяет приёмку продукции, но показывает, поддерживает ли форма действие. Принцип проектирования приспособлений с проверкой на реальной операции подробно разбирает руководство Formlabs по производственным вспомогательным средствам.
Сменный ассортимент без хаоса
Сменный ассортимент не означает, что одна кассета обязана вместить любую будущую номенклатуру. Сначала выделяют то, что действительно повторяется: общий корпус, зона для базового крепежа, положение у рабочего места и логика передачи. Затем перечисляют переменные позиции. Если меняется только один разъём или два винта, разумно сделать сменную вставку либо отдельную небольшую кассету. Если меняется сам маршрут работы, универсальная сетка ячеек часто создаёт больше исключений, чем пользы.
У сменной вставки должна быть своя понятная база. Она не должна свободно ездить в кармане, переворачиваться при переносе или вставляться несколькими неверными способами. Положение можно задать асимметрией, упором, различной формой углов или другим простым признаком, который оператор замечает до начала работы. Не стоит выдавать такую защиту за абсолютную: её проверяют реальной сменой комплекта и выбирают с учётом того, может ли деталь деформироваться или загрязняться.
Для каждого варианта сохраняют короткую карточку: название сборки, версию, список ячеек, количество и фотографию корректной раскладки. Карточка помогает понять, что именно менять при следующем заказе. Она важнее общего названия «универсальная кассета», потому что возвращает разговор к предметам и действиям. Заказчику не нужно заранее угадывать форму всех будущих изделий; достаточно отделить подтверждённое постоянное от предположений о следующих сериях.
Как кассета возвращается в оборот
Оборотная кассета проходит несколько состояний: пустая после завершения, заполненная для следующего комплекта, переданная на рабочее место и возвращённая на подготовку. Проектируют не только положение деталей в одном из них, но и переходы. Если после сборки в кассете остаются обрезки упаковки, защитные колпачки или случайный крепёж, следующий комплект может выглядеть полным при неверном составе. Поэтому нужно заранее решить, кто очищает форму и где фиксируется готовность к повторному использованию.
Передача между участками требует устойчивости. Посмотрите, как кассету берут: за борта, за нижнюю часть, вместе с изделием или в стопке. Слишком высокий край может мешать доступу к мелкой детали, а слишком низкий не удержит её при обычном переносе. Для движения между столами иногда нужен отдельный внешний контейнер или крышка; открытая кассета не становится транспортной тарой только потому, что в ней есть ячейки.
Когда на участке несколько одинаковых кассет, полезно отличать их по роли: подготовка, работа, возврат. Это можно сделать местом на стеллаже, простым держателем или маршрутной карточкой рядом с кассетой. Пытаться решить всё цветом пластика рискованно: часть форм может быть напечатана в другой партии, а пользователь увидит их при разном свете. Важнее, чтобы состояние читалось по расположению и правилам участка.

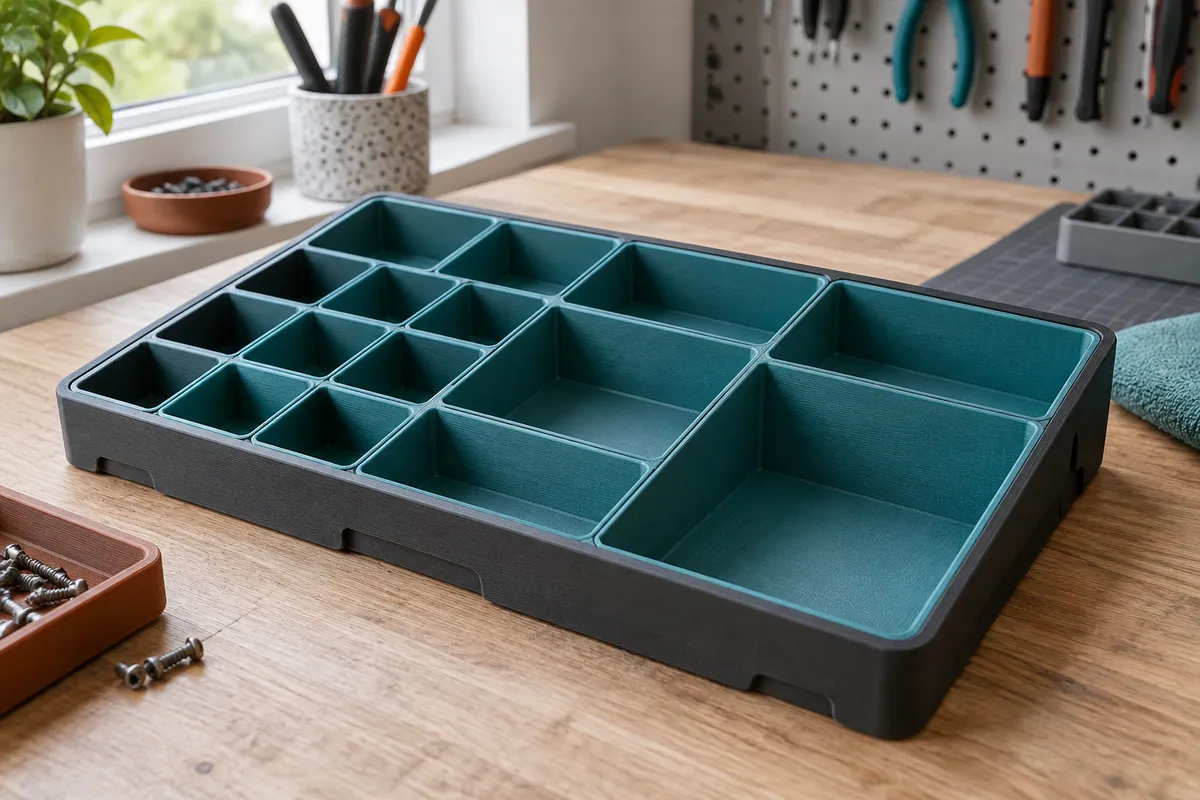

Глубина ячейки и движение пальцев

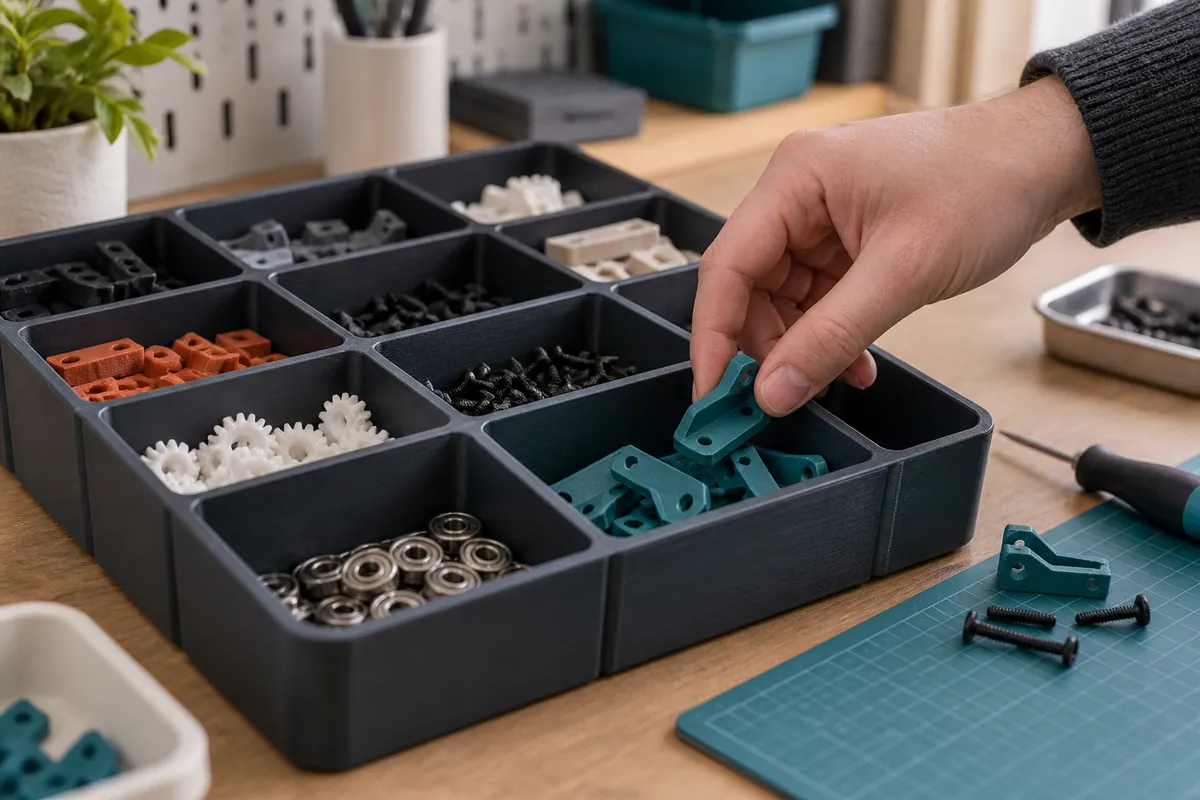

Размер ячейки назначают по предмету и способу захвата. У детали может быть подходящий габарит, но неудобная поверхность: гладкую шайбу трудно взять двумя пальцами, короткий винт цепляется резьбой, небольшой разъём нельзя нажимать сверху. Попросите оператора извлечь предмет несколько раз подряд, не меняя позу и не наклоняя кассету. Если движение каждый раз разное, геометрия требует пересмотра.
Зазор вокруг предмета не должен быть случайным. Слишком тесное гнездо заставляет выковыривать деталь инструментом и повреждает край. Слишком свободное позволяет нескольким позициям собраться в одном углу и скрывает форму дна. При изготовлении печатных функциональных деталей также учитывают особенности процесса, стенки, отверстия и ориентацию; практические ограничения описаны в материале Prusa о моделировании для 3D-печати. Но окончательный размер подтверждает именно фактический предмет, а не расчёт на экране.
Проверьте высоту стенок вместе с обзором. Оператор должен видеть, что находится в отсеке, не вытаскивая каждую позицию. Для высоких мелких деталей может подойти наклонное дно или вырез на передней стенке; для тяжёлого крепежа наоборот нужен более устойчивый контур. Не переносите решение от одной позиции к другой автоматически. В одной кассете ячейки могут отличаться по глубине, но у каждого отличия должна быть рабочая причина.
Контроль пустых мест
Пустая ячейка полезна только тогда, когда её состояние однозначно. Перед началом комплектации она может означать недостающую деталь; в ходе сборки — уже использованную; после возврата — готовность к повторному заполнению. Если эти значения смешиваются, оператор вынужден спрашивать коллег или сверяться с памятью. Разделите этапы физически: кассета для подготовки не должна одновременно служить местом для отходов и готового комплекта.
В короткой серии удобно проводить быструю визуальную проверку по рядам: каждый ряд соответствует одному действию или одному подузлу, а свободные позиции выделены расстоянием. В более сложной операции может понадобиться контрольная карта с количеством. Карта не обязана быть приклеена к форме; её можно держать на рабочем месте. Важно, чтобы она не противоречила раскладке: номер на листе и направление в кассете должны говорить об одном и том же шаге.
Не обещайте, что пустые ячейки исключат все ошибки. Они помогают заметить очевидное отсутствие и удерживают порядок, но не проверяют качество детали, правильность затяжки или соответствие документации. Там, где требуется отдельная проверка, она остаётся самостоятельной операцией. Честно обозначенная граница делает кассету полезнее, чем попытка приписать ей функции контроля, которых у неё нет.
Пробная комплектация до тиража
Перед изготовлением партии проведите пробную комплектацию на реальных деталях. Наберите один комплект, поставьте кассету на рабочее место, выполните операцию и верните форму на подготовку. Запишите, где рука задержалась, какие предметы пришлось пересчитывать, что перекрыло обзор и как кассета повела себя при переносе. Несколько конкретных наблюдений ценнее просьбы «сделать поудобнее», потому что их можно превратить в размер, перестановку ячейки или отдельную вставку.
Если кассета проектируется для нескольких смен, полезно дать пробу двум пользователям с разной привычкой работы. Цель не в том, чтобы подстроить форму под один стиль, а в том, чтобы найти действие, которое вызывает одинаковое сомнение. После корректировки повторите именно этот участок. Такой цикл соответствует общему подходу к изготовлению оснастки: сначала подтвердить назначение и доступ, затем переходить к повторению решения.
Что передать для расчёта
Для предметного расчёта приложите фото или образцы позиций, размеры и массу, количество каждого предмета в комплекте, порядок операций, число рабочих мест и способ передачи кассеты. Отдельно напишите, какие позиции меняются от серии к серии, нужна ли сменная вставка, есть ли требования к очистке и где форма будет храниться. Если уже есть неудачный лоток, покажите его и опишите конкретное неудобство: выпадает крепёж, нельзя достать пальцами, путаются левые и правые детали или не видно пустого места.
Далее можно сопоставить задачу с органайзерами для инструмента, производственной оснасткой и серийными кассетами для мелких деталей. На расчёт лучше отправлять подтверждённый сценарий одной операции, а варианты развития отметить отдельно. Так форма будет решать наблюдаемую задачу комплектации, а не изображать универсальную систему учёта.
