Кондуктор начинается с одной операции
Сборочный кондуктор нужен не потому, что деталь трудно удержать в руках вообще. Он оправдан, когда в повторяемой операции нужно каждый раз задать предмету одно и то же положение, освободить вторую руку, сохранить доступ к месту соединения или убрать поиск ориентации. Поэтому первое описание должно звучать как действие: оператор ставит корпус на базу, вкладывает плату, удерживает два элемента до защёлкивания или наносит клей в заданной зоне. Слово «кондуктор» само по себе ещё ничего не говорит о форме.
Не пытайтесь решить в одном приспособлении весь маршрут изделия. Разделите процесс на участки и выберите тот, где ошибка положения действительно влияет на последующее действие. Если после установки детали её нужно повернуть, проверить с другой стороны и затем закрепить, иногда достаточно базы для первого шага. Громоздкая рама, которая пытается удерживать каждую часть до конца сборки, перекрывает обзор и делает обычное извлечение медленнее. Чем точнее граница операции, тем легче согласовать полезную оснастку.
Перед проектированием положите реальные предметы на рабочее место и проследите одну сборку от начала до конца. Запишите, за какую поверхность их берут, где рука мешает инструменту, что оператор видит при правильном положении и в какой момент деталь можно отпустить. Нужны не только номинальные размеры из чертежа: важны фаски, выступы, кабель, этикетка, защитная плёнка, загрязнение и то, что человек работает не в идеальной позе. Наблюдение превращает абстрактную форму в проверяемую задачу.
Базы должны быть понятны оператору
База — это признак, от которого кондуктор отсчитывает положение детали. Ею может быть плоская грань, кромка, отверстие, внешний контур или сочетание двух поверхностей. Выбирать базу следует не только по удобству CAD-модели. Она должна существовать на каждой реальной заготовке, быть доступной при установке и не меняться после предшествующей операции. Например, мягкая наклейка или неровный литниковый след плохи как опорная точка, даже если на образце они кажутся удобными.
Обычно достаточно устойчивой схемы: одна плоскость задаёт высоту, один упор — направление, ещё один элемент останавливает смещение вдоль второй оси. Не обязательно зажимать деталь со всех сторон. Избыточные контакты требуют слишком точного совпадения и создают ситуацию, когда заготовка «почти вошла», но оператор не понимает, где препятствие. Несколько ясных опор легче проверить, очистить и объяснить новому сотруднику.
Для деталей с левым и правым вариантом заранее решают, как кондуктор предотвратит неверную установку. Асимметричный контур, отдельный упор или различное положение выемки часто заметнее, чем мелкая надпись. Нельзя обещать, что любая геометрия полностью исключит ошибку: защиту проверяют реальным предметом и руками пользователя. Но правильная база должна хотя бы сделать неправильную ориентацию очевидной до приложения усилия.
Доступ важнее полного охвата

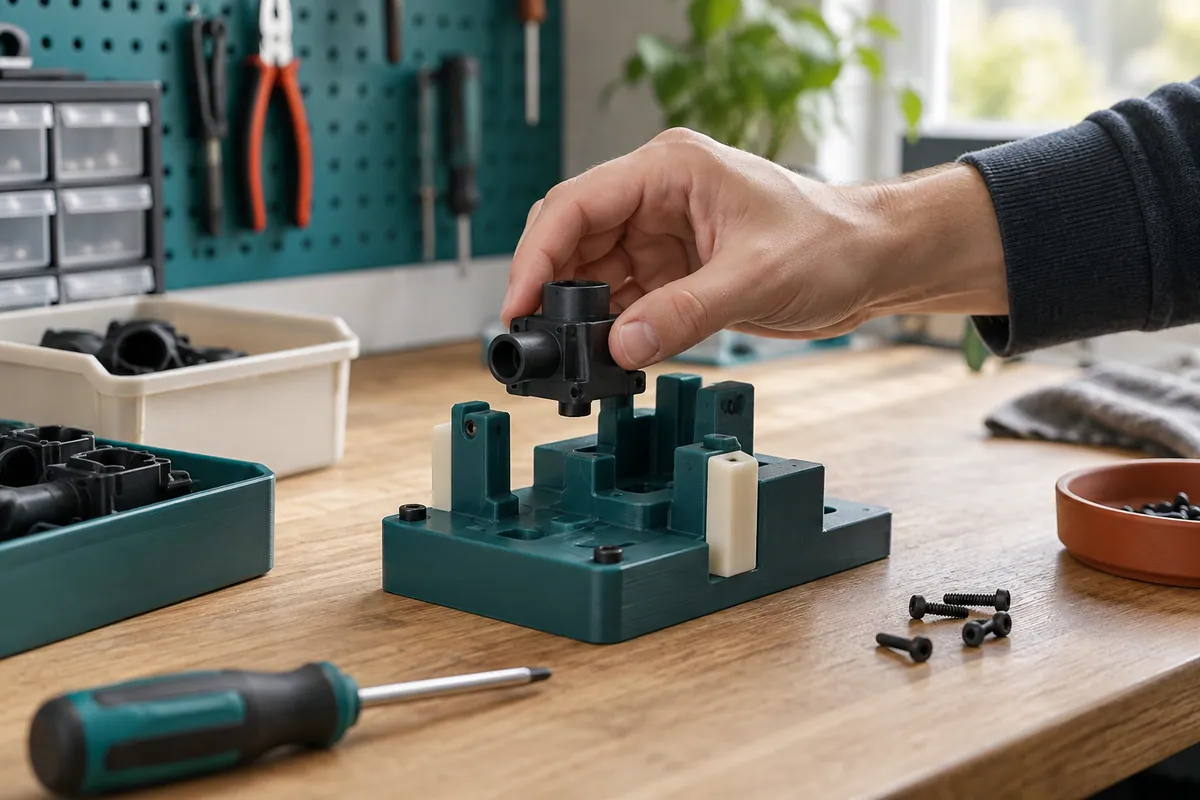

После того как деталь поставлена, оператору нужно выполнить работу: нажать, соединить, удержать, нанести состав, завести провод или использовать ручной инструмент. Контур кондуктора не должен закрывать эту зону ради красивой фиксации. Полезно отдельно обвести места контакта пальцев, ход инструмента и направление, в котором готовое изделие выходит из приспособления. Если для каждого действия руку приходится поднимать над высоким бортом, выигрыш от позиционирования быстро исчезает.
Проверьте доступ в той позе, в которой реально находится рабочий. На столе могут стоять коробка с комплектующими, держатель инструмента и уже собранные изделия; иногда оператор смотрит на заготовку сбоку. Макет, где всё выглядит свободно сверху, не показывает этого ограничения. Особенно важно не оставлять острые или тонкие элементы там, где кисть проходит много раз в смену. Безопасность здесь разбирают по конкретному действию, а не по общей фразе «удобно пользоваться».
Если операция требует заметного усилия, форма не должна превращать его в неожиданное скольжение. Основание оценивают вместе с поверхностью стола, массой деталей и направлением нагрузки. В ряде задач достаточно широкого устойчивого основания; в других нужен способ закрепления, который не мешает быстрой очистке. Нельзя автоматически переносить решение от одного участка к другому: усилие при защёлкивании, затяжке и укладке кабеля действует по-разному.
Фиксация служит действию, а не наоборот
Фиксация может быть пассивной: опора, бортик, карман, магнитный или упругий элемент используют только тогда, когда они действительно нужны для операции. Сначала спросите, что произойдёт, если оператор отпустит заготовку на секунду. Если она сохраняет положение, дополнительный зажим может быть лишним. Если поворачивается или подпрыгивает в момент соединения, нужна поддержка именно в этом направлении. Так конструкция остаётся простой и не вынуждает открывать несколько фиксаторов ради одного движения.
Удобный признак правильной фиксации — оператор чувствует посадку без излишнего усилия и видит, что деталь дошла до базы. Слишком тугой карман создаёт соблазн надавить сильнее, что опасно для хрупких деталей и самого приспособления. Слишком свободный не задаёт повторяемость. Рабочий зазор подтверждают образцами из реальной партии: внешний размер, поверхность и небольшие отличия у фактических изделий важнее идеальной модели.
Когда необходимо удерживать деталь при работе инструментом, заранее обсудите направление силы и предел допустимого контакта. Кондуктор не заменяет защитные меры для операции с режущим, нагретым или быстро вращающимся инструментом. Он может освободить руку от удержания, но это не повод скрывать опасную зону за стенкой или считать задачу решённой без оценки процесса. Для каждой подзадачи нужна своя проверка условий труда и инструкции участка.
Повторяемость видна в результате
О повторяемости нельзя судить только по тому, что деталь каждый раз помещается в одну выемку. Нужно определить, какой результат повторяется: положение отверстия относительно корпуса, зазор между элементами, ориентация разъёма, высота посадки или доступ к точке фиксации. Это будет критерием пробной проверки. Формулировка «чтобы было ровно» не позволяет понять, что измерять и какое отклонение для процесса действительно существенно.

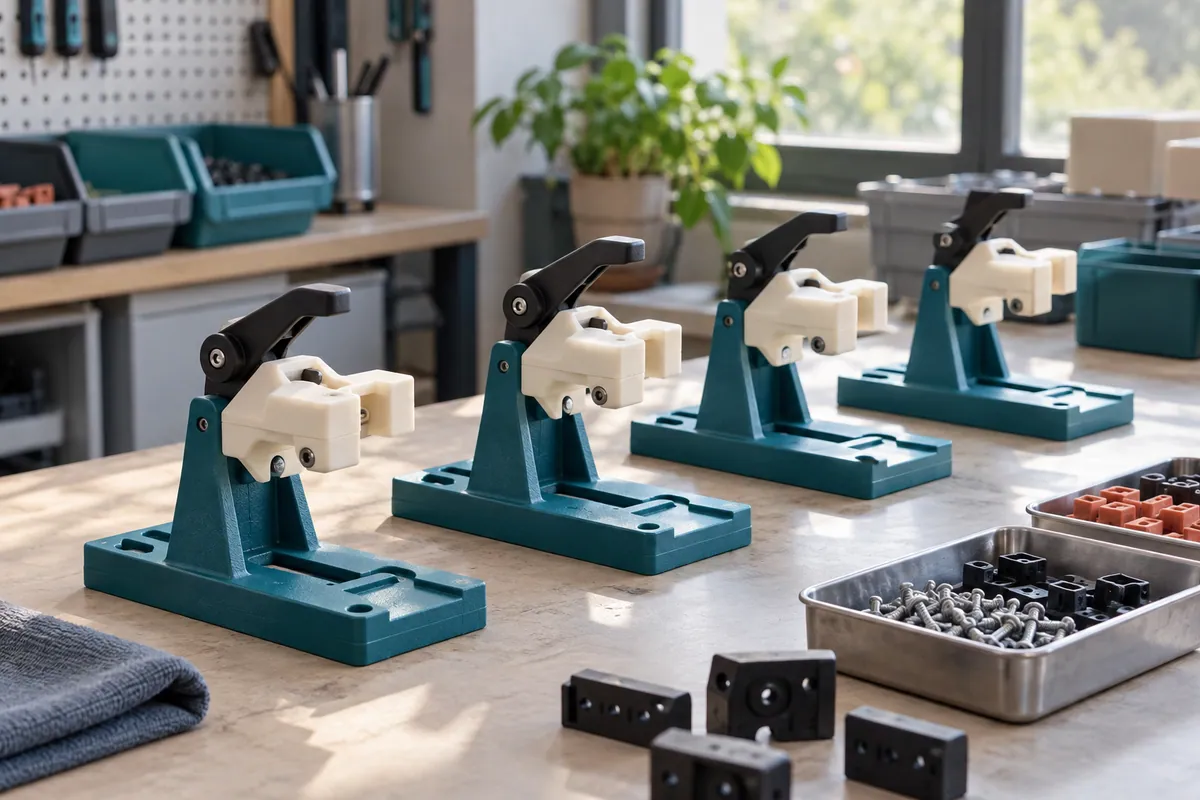

Сделайте несколько циклов подряд с одним и тем же оператором, затем дайте приспособление человеку, который не участвовал в его разработке. Сравните не только итоговые изделия, но и путь: возникли ли паузы, нужно ли поправлять деталь до упора, появляются ли сомнения при извлечении. Если одинаковая ошибка проявляется у разных людей, её нужно устранить геометрией, а не просить быть внимательнее. Если различаются привычки, возможно, стоит изменить расположение на рабочем месте.
Результат может зависеть и от состояния самой оснастки. Внутри кармана скапливается пыль, края испытывают нагрузку, сменная вставка изнашивается быстрее основания. Укажите, что следует осматривать и очищать между сериями. Это не делает печатную форму вечной, но позволяет заметить изменение посадки до того, как оно станет скрытой причиной разброса в сборке.
Сменные вкладыши меняют только подтверждённое
Сменный вкладыш полезен, когда базовая операция остаётся прежней, а меняется контур одной детали, расположение пары контактов или размер небольшого элемента. Тогда основание, положение на столе и доступ оператора не приходится пересобирать при каждой ревизии. Вкладыш должен иметь однозначную посадку в корпус: понятную опору, ограничение поворота и способ извлечения без поддевания рабочей зоны.
Не стоит называть сменной каждую часть, которая теоретически может измениться. Большое количество вставок увеличивает риск собрать неподходящую комбинацию и усложняет подготовку рабочего места. Сперва сравните варианты: одинаковы ли их базы, инструмент, усилие и критерий результата. Если меняется больше одного из этих условий, отдельный кондуктор или иной сценарий может оказаться честнее и безопаснее.
У каждой сменной части должны быть обозначены назначение и версия в документации участка. Маркировка помогает, но не заменяет конструктивного различия, если перепутанные вкладыши способны войти в одно место. Перед передачей в работу проверьте комплектность: основание, нужный вкладыш, образец детали и понятный порядок установки. Это короткая подготовка, которая предотвращает дальнейшие догадки.
Проба показывает влияние на операцию

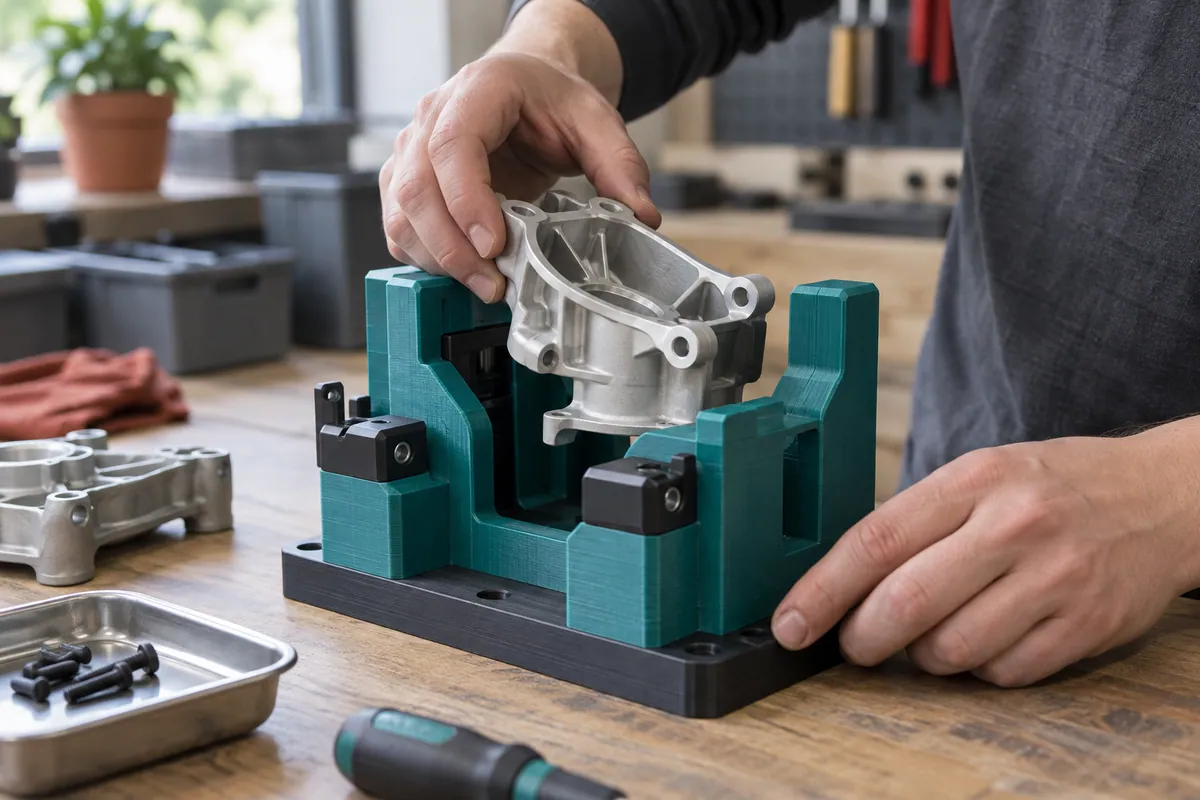

Пробный кондуктор проверяют не как отдельный предмет, а в полной операции. Поставьте его на штатное место, используйте тот же комплект деталей и инструмент, повторите обычный темп без искусственного замедления. Зафиксируйте, что стало проще измерить: число поправок положения, необходимость держать деталь второй рукой, видимость соединения. Не нужно приписывать форме экономию времени до такой проверки; достаточно собрать наблюдения и решить, требует ли сценарий доработки.
После пробы выпишите изменения отдельно от пожеланий. «Передвинуть упор на несколько миллиметров, потому что палец не входит» — проверяемая причина. «Сделать современнее» — не техническое условие. Такой журнал сохраняет логику для следующей партии, когда исходная задача уже не будет у всех в памяти. В руководстве Formlabs по производственным вспомогательным средствам также подчёркивается связь между базированием, доступом и проверкой оснастки в фактическом процессе.
Данные для предметного расчёта
Для расчёта подготовьте фото или образцы деталей, размеры с критичными поверхностями, описание одной ручной операции, требуемое положение после установки и инструмент, который входит в зону работы. Укажите число одинаковых рабочих мест, варианты изделий, предполагаемую частоту использования, способ очистки и условия хранения. Если есть текущая оснастка, полезны фотографии с пометкой конкретного неудобства: не хватает доступа, деталь переворачивается, база не видна или оператору приходится удерживать её второй рукой.
Такие вводные позволяют обсудить 3D-печать оснастки, прототип для пробы и серийные сборочные кондукторы без неподтверждённых обещаний. Сначала согласуют проверяемую операцию и образец, затем фиксируют версию и потребность в повторе. Кондуктор становится частью понятного рабочего процесса, когда его границы и критерий результата названы заранее.
