Шаблон переносит метку, а не выполняет сверление

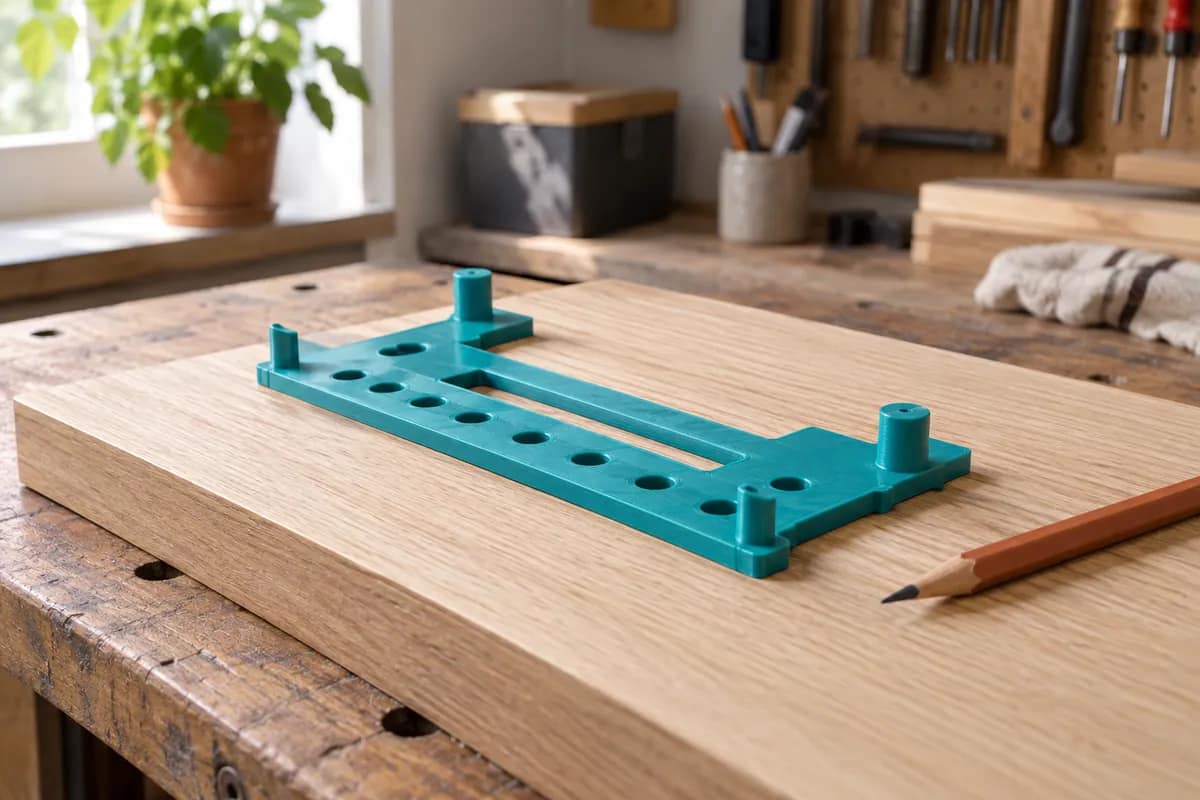

Шаблон для разметки нужен, когда на повторяющихся заготовках требуется быстро и одинаково отметить линию, контур, точку, зону обработки или положение будущего элемента. Он сокращает повторные замеры, но не превращается от этого в сверлильную оснастку. Разметочная форма показывает, куда поставить карандаш, маркер, керн или другой согласованный инструмент. Если в задаче требуется направлять сверло, удерживать его и воспринимать усилие, это уже другая операция с отдельными требованиями к безопасности и конструкции.
Начинать следует с результата на заготовке. Назовите, что именно считается верной меткой: одна точка от кромки, симметричная пара, граница выреза, положение фурнитуры или линия под дальнейшую обработку. Затем опишите инструмент и поверхность. Карандаш оставляет широкий след на дереве, маркер может расплыться на покрытии, а керн требует другого доступа. Без этих деталей окно шаблона будет выглядеть определённым только на экране.
Шаблон не устраняет необходимость проверить первую деталь. Его роль — повторять уже согласованное правило. Сначала подтверждают образец с контрольными размерами и выбранной системой отсчёта, затем переносят эту логику на партию. Такой порядок защищает от ситуации, когда очень удобная форма последовательно воспроизводит неверную исходную разметку на десятках заготовок.
Одна база лучше цепочки измерений
Каждая метка должна быть связана с понятной базой. Ею часто служит внешняя кромка, угол, торец, отверстие или устойчивый контур детали. Базу выбирают там, где оператор действительно может её увидеть и приложить к упору. Не стоит отсчитывать положение от декоративной линии, зоны с переменной толщиной или края, который ещё будет обрабатываться. Такие ориентиры превращают шаблон в источник новых поправок.
На практике лучше начать с одной главной базы и добавить вторую только для остановки поворота. Например, шаблон опирается на нижнюю кромку панели и касается бокового торца, после чего окно показывает положение метки. Если сразу строить длинную цепочку «отмерить от угла, затем от прежней линии, затем от соседней точки», небольшая неточность каждого шага складывается. Именно накопление мелких поправок шаблон и должен убрать.
База обязана сохраняться между заготовками. Если край может иметь скол, радиус, покрытие разной толщины или след предыдущей операции, это обсуждают до изготовления. Иногда полезнее выбрать другой торец или предусмотреть опору, которая минует нестабильный участок. Не нужно прятать такую неопределённость за фразой «подойдёт по месту»: разметка начинается с того, что место определено одинаково.
Как не накапливать ошибку по партии
Ошибки часто появляются не из-за одного неверного миллиметра, а из-за способа повторения. Оператор отмечает первую точку, от неё измеряет следующую, затем переносит расстояние на другой край — и исходная погрешность путешествует вместе с линейкой. Шаблон меняет этот маршрут: каждая новая заготовка возвращается к одной и той же базе, а окна или края формы задают согласованные положения независимо друг от друга.
Это не означает, что любая геометрия шаблона гарантирует точность. На итог влияют исходные размеры заготовки, износ упора, толщина маркера, люфт при удержании и способ контроля. Поэтому в задании разделяют критичные и вспомогательные отметки. Для критичных точек указывают, от чего измерять и как проверять результат; для остальных можно выбрать более быстрый и наглядный контур. Такой разговор помогает не требовать одинаковой строгости там, где она не нужна.
После изготовления пробной формы полезно разметить несколько заготовок, не поправляя шаблон между ними, а затем сравнить отметки с контрольным образцом. Если отклонение повторяется в одном направлении, ищут причину в базе, посадке или выбранном инструменте. Если результат различается от детали к детали, проверяют состояние самих заготовок и движение руки. Просьба «делать аккуратнее» не заменяет такого наблюдения.
Лево и право требуют конструктивного ответа
Левые и правые детали нельзя различать только надеждой на внимательность. Если у заготовки есть зеркальные варианты, сначала решите, должна ли одна форма работать с обоими или нужны два шаблона. Один универсальный вариант оправдан, когда база и направление разметки остаются однозначными. Когда при перевороте окна меняют смысл, два отдельных шаблона часто понятнее и быстрее, чем набор исключений в инструкции.
Конструктивный признак должен быть заметен до нанесения метки. Это может быть асимметричный упор, различный край, положение ручки или форма самого шаблона. Мелкая подпись полезна как дополнение, но она не должна быть единственной защитой от зеркальной ошибки: её закрывают пальцы, стирают в работе или просто не замечают в темпе. Попробуйте намеренно приложить форму неправильно; если она уверенно встаёт на место, геометрия не предупреждает о риске.
При двух формах согласуйте их пару с образцами деталей и порядком хранения. Левый и правый шаблоны не должны лежать вперемешку в одном ящике без понятного места возврата. На участке лучше предусмотреть простое положение для каждого: держатель, контур на стенде или отдельную кассету. Это не усложнение ради порядка, а продолжение той же системы базирования за пределами одной заготовки.
Рабочая зона должна оставаться видимой
У шаблона есть две поверхности, которые нельзя закрыть без причины: база и место, куда ставят метку. Высокий бортик может надёжно удерживать форму, но скрыть контур, по которому оператор проверяет её положение. Слишком маленькое окно мешает наконечнику и оставляет след в случайной точке. До выбора толщины стенок и внешнего вида проведите простой тест: приложите картонный макет, посмотрите на рабочую зону под обычным углом и выполните разметку тем же инструментом.
Подумайте о направлении руки. Правше удобнее вести маркер одним путём, левше — другим; рабочее место может требовать подхода спереди или сбоку. Универсальность не обязательно означает идеальное равенство для всех, но она не должна создавать скрытую ловушку. Если форма рассчитана на конкретную ориентацию панели и движение руки, это прямо указывают в сценарии и проверяют с будущим пользователем.

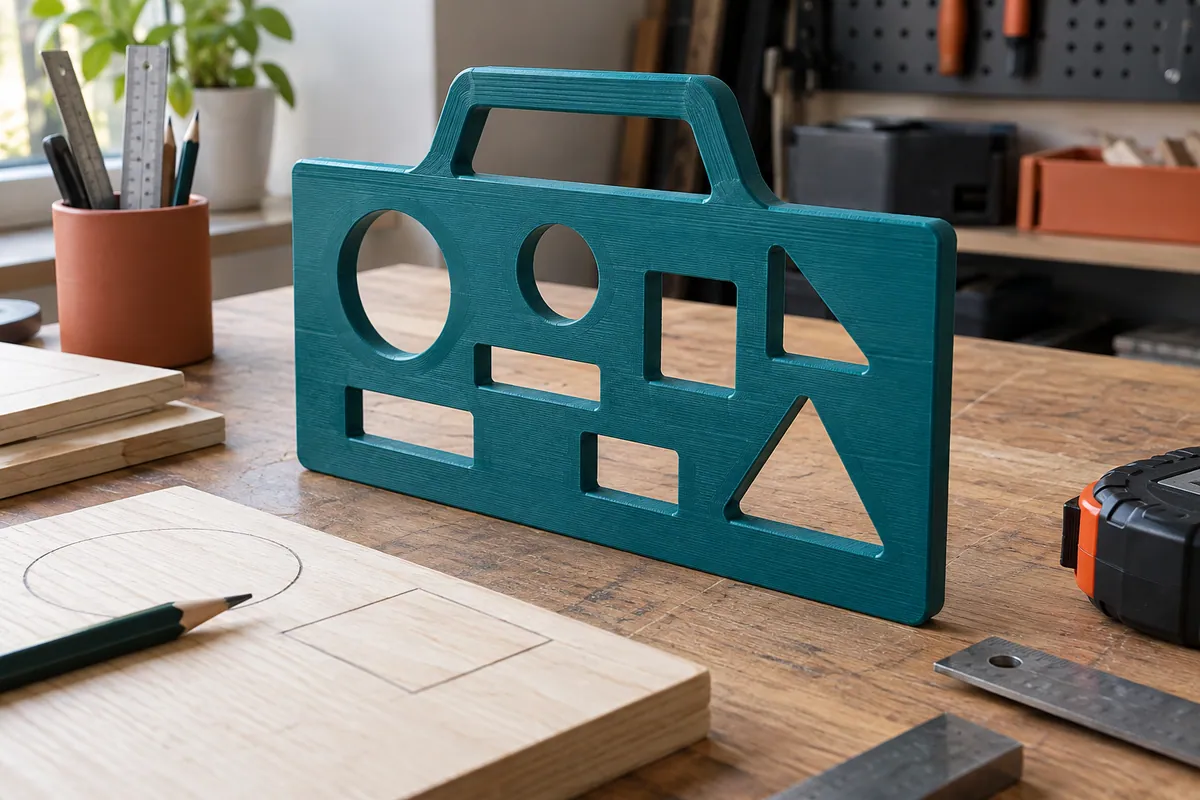

Ручка, вырез или свободный край нужны, когда ими реально пользуются. Они могут помочь держать шаблон, не закрывая окно, но не должны создавать ложную опору на нестабильной поверхности. Оцените, требуется ли одновременно удерживать форму и наносить метку. Если да, возможно, нужна нескользящая поверхность стола, упор или иной порядок действия. Не следует выдавать такой шаблон за зажимное устройство, если он им не является.
Серийная проверка не должна ждать последней детали
Контроль разметки удобнее разбить на несколько коротких проверок. Сначала сравнивают первую заготовку с утверждённым образцом: база, ориентация, положение каждой критичной отметки. Затем проверяют одну или две детали после начала серии, когда пользователь уже работает в обычном темпе. В конце смотрят выборку по согласованному правилу. Такой подход обнаруживает неправильное применение шаблона раньше, чем ошибка успеет распространиться на всю партию.
Шаблон сам по себе не хранит историю проверок и не подтверждает качество последующей обработки. Если метка станет точкой сверления, реза или установки фурнитуры, для этих этапов действуют свои контрольные операции. Чёткая граница полезна: разметочная форма отвечает за перенос ориентира на поверхность, а не за конечную точность готового узла. Благодаря этому можно назначить честный критерий для каждой стадии.
Хороший контрольный образец показывает не только места отметок, но и сторону, от которой они были получены. Храните его рядом с инструкцией или в доступном месте участка. Фотография без масштаба полезна как напоминание, но не должна заменять согласованные размеры. При изменении материала, версии заготовки или расположения баз нужно повторить пробу, а не продолжать по старому шаблону по инерции.
Геометрия и материал после сценария
Когда базы, окна и рабочая зона утверждены, можно обсуждать толщину, рёбра, ручки и способ изготовления. Для печатной функциональной детали важны ориентация, стенки, зазоры и особенности выбранного процесса; их рассматривают вместе с назначением, а не как набор универсальных цифр. Рекомендации по моделированию для печати помогают избежать очевидно слабых или неудобных элементов, но конкретную посадку всегда подтверждает проба с материалом заказчика.
Не добавляйте сложные вырезы и тонкие выступы, если они не помогают приложить шаблон, увидеть отметку или удержать форму. Деталь, которую трудно очистить от древесной пыли, стружки или следов маркера, может со временем перестать садиться на базу. Продумайте доступ для очистки и хранения: форма не должна деформироваться под тяжёлыми предметами или постоянно лежать рабочей поверхностью вниз.
Если шаблон предусматривает несколько сменных частей, каждая из них должна иметь ясную функцию. Смена одной вставки оправдана при стабильной базе и изменении конкретного контура либо окна. Когда меняется сама система отсчёта, удобнее подготовить отдельную форму и образец, чем собирать набор частей с неочевидной комбинацией. Это сохраняет проверяемость серии.
Проба на реальном материале
Перед повтором изготовьте пробный экземпляр и разметьте им реальные заготовки выбранным инструментом. Проверьте, не цепляется ли упор за покрытие, видно ли линию через окно, не смещается ли форма при обычном нажиме и легко ли её снять. Отметьте, что происходит на границе партии: первая, средняя и последняя заготовки могут отличаться поверхностью или точностью контура. Такой тест даёт основания скорректировать одну опору или размер окна, пока изменения остаются небольшими.
После пробы сохраните версию шаблона, использованный образец и краткую запись о проверке. Это полезно при повторном заказе или появлении похожей детали: можно понять, какие решения были подтверждены, а какие относились только к одной заготовке. Подход к производственным вспомогательным средствам строится на связке конструкции с реальной операцией; его описывает практическое руководство Formlabs.
Что приложить к запросу
Для обсуждения пришлите фото или образец заготовки, размеры и допуски критичных поверхностей, отмеченную базу, список меток, сторону каждой детали и инструмент разметки. Полезны снимки рабочего места, число изделий в серии, материал поверхности, требования к очистке и действующий контрольный образец. Если есть проблема с нынешней ручной разметкой, опишите её конкретно: сотрудник каждый раз пересчитывает расстояние, путает зеркальные детали, не видит линию или метки смещаются из-за кромки.
Эти данные позволяют предметно сравнить изготовление оснастки, прототип для проверки и серийные шаблоны для разметки. Сначала подтверждают базу и результат на одной заготовке, затем фиксируют правило для партии. Так шаблон уменьшает повторные замеры, сохраняя контроль над тем, откуда и как получена каждая отметка.
