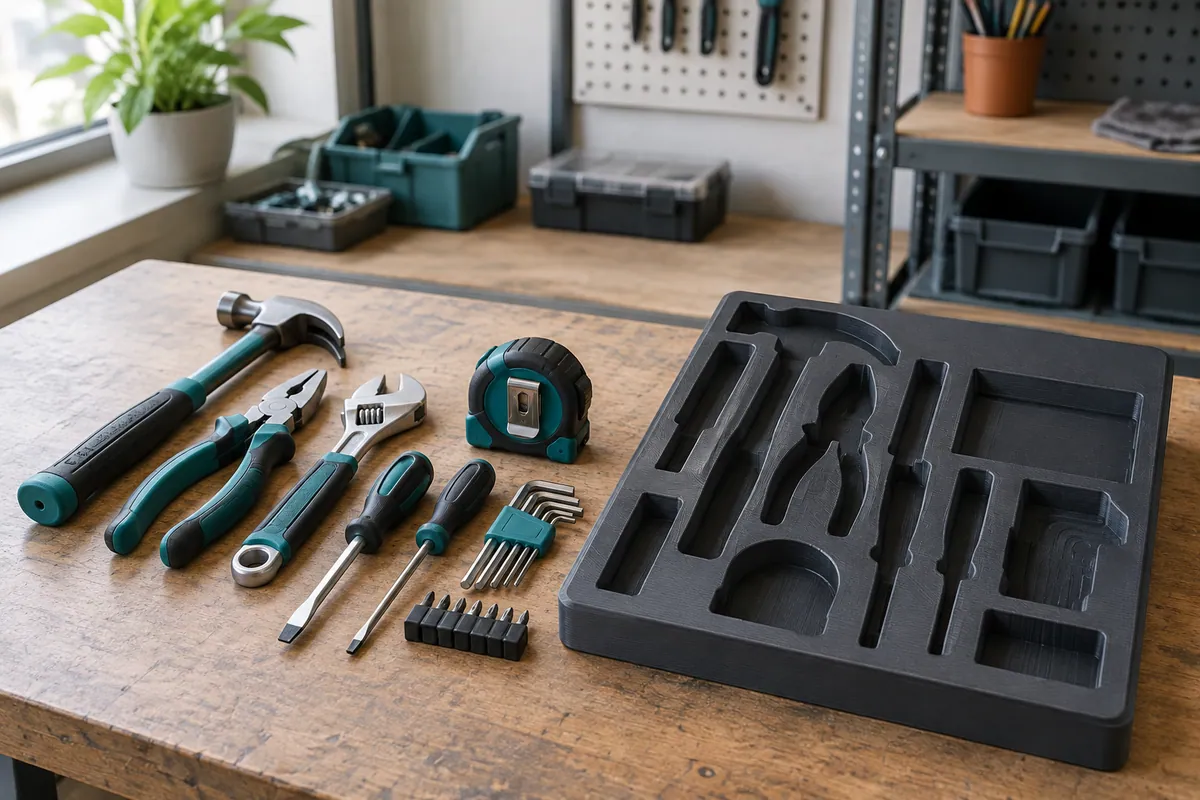

Ложемент часто заказывают с формулировкой «разложить инструмент по местам». За ней могут скрываться три разные задачи. Один набор ездит в сервисном кейсе и должен пережить переноску. Другой стоит у рабочего поста, где важнее вернуть предмет за секунды. Третий выдают между сменами, и принимающий человек должен увидеть недостачу без пересчёта по памяти. Форма ячеек в этих случаях получится разной, даже если набор инструментов совпадает.
Поэтому проект начинают не с контура отвёртки или насадки, а с маршрута комплекта. Кто открывает кейс, где его ставит, что берёт первым, что кладёт обратно последним, есть ли перчатки, грязь или ограниченное пространство? Ответы не требуют инженерного жаргона. Они дают мастеру контекст, без которого точная геометрия может оказаться бесполезной. Близкий пример изделия есть в каталоге ложементов, а задача с нестандартным набором начинается на странице органайзеров для инструмента.
Состав комплекта и его роль
Сначала выпишите не только названия предметов, но и их роль. Есть обязательный инструмент, без которого операция не стартует. Есть расходники и мелкий крепёж. Есть редкие, но важные позиции: переходник, контрольная пластина, запасная вставка. У каждой группы свой риск. Тяжёлый ключ не должен лежать над хрупкой насадкой, винт не должен исчезать в глубокой открытой полости, а измерительный инструмент не стоит прятать под предметом, который берут чаще.
Для набора с меняющимся ассортиментом полезно отделить постоянное ядро от сменной части. Основной ложемент сохраняет порядок инструментов, а для вариантов делают отдельную кассету или вставку. Иначе в одной детали появляются десятки ячеек «на всякий случай»: часть всегда пустует, сотрудники выбирают произвольное место, а проверка комплектности перестаёт работать. О мелких позициях и контроле пустых мест подробнее рассказано в статье о кассетах для комплектации.
Кейс, рабочий стол и внутренняя выдача

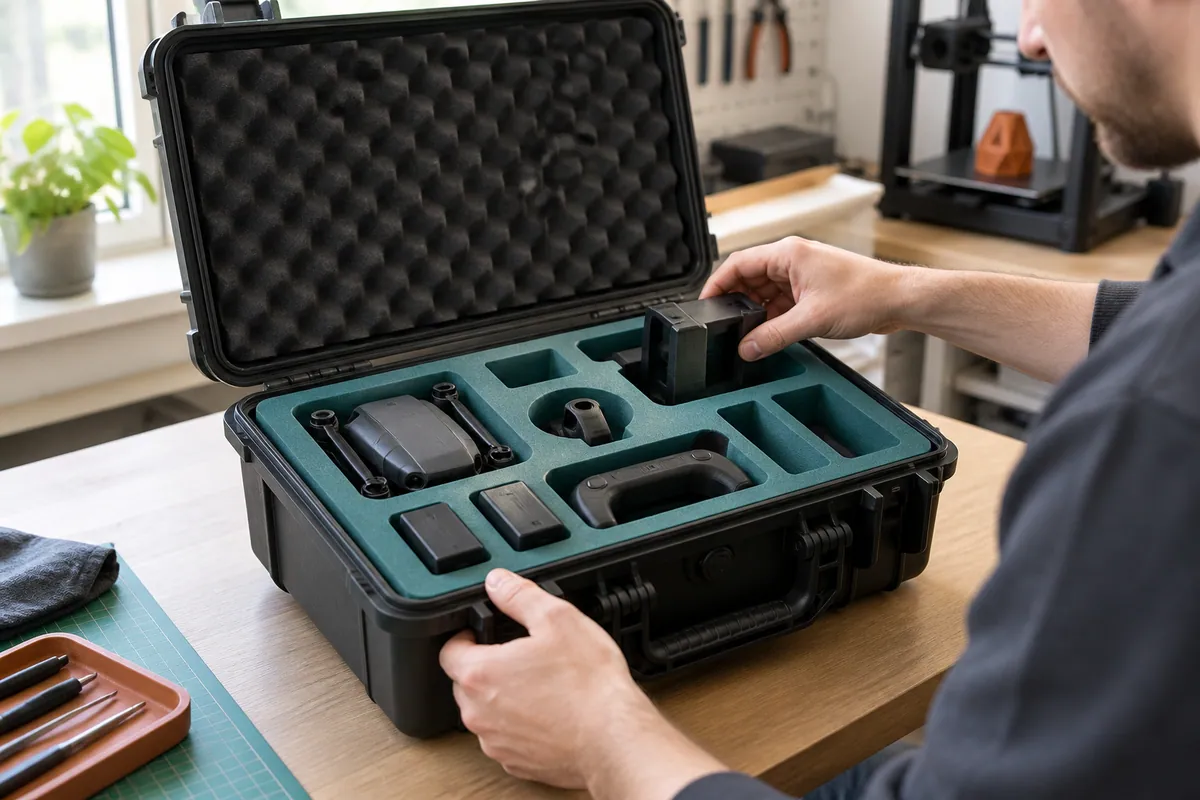

В кейсе предметы испытывают наклон, толчки и давление крышки. Здесь спрашивают о внутренней высоте, петлях, прокладках и способе переноски. Не стоит обещать, что любая ячейка удержит инструмент в любой поездке: это проверяют с настоящим кейсом и его содержимым. Иногда важнее добавить разделитель между двумя предметами, чем повторять их силуэты с высокой точностью.
На столе сборщика другая логика. Хорошо читаются неглубокие места с ясным силуэтом; предмет можно взять одной рукой и вернуть не глядя. Для внутренней выдачи добавляется контроль: пустая ячейка должна быть заметна человеку, который принимает набор. Ложемент не заменяет учёт или инвентаризацию, но делает отсутствие конкретной позиции видимым. Это особенно полезно, когда комплект передают между участками.
Где пена конфликтует с задачей
Мягкая вставка бывает уместна для защиты хрупкого предмета при перевозке, но не всегда удобна на рабочем посту. Она скрывает пустое место, меняет форму от постоянного извлечения и может собирать загрязнение. Это не повод объявлять пену плохой. Нужно решить, какую функцию она выполняет: защищает, фиксирует, показывает состав или просто заполняет объём кейса. Одну и ту же функцию лучше не поручать двум материалам без необходимости.
Пластиковый ложемент тоже имеет ограничения. У него надо продумать толщину перегородок, очистку, выступы, запас для пальцев и соседство предметов. Геометрия не доказывает сохранность комплекта, применимость для ответственных операций или безопасность перевозки. Если в наборе есть аккумуляторы, острые элементы, химические расходники или электрооборудование, их правила хранения согласуют отдельно, а не выводят из формы вкладыша.

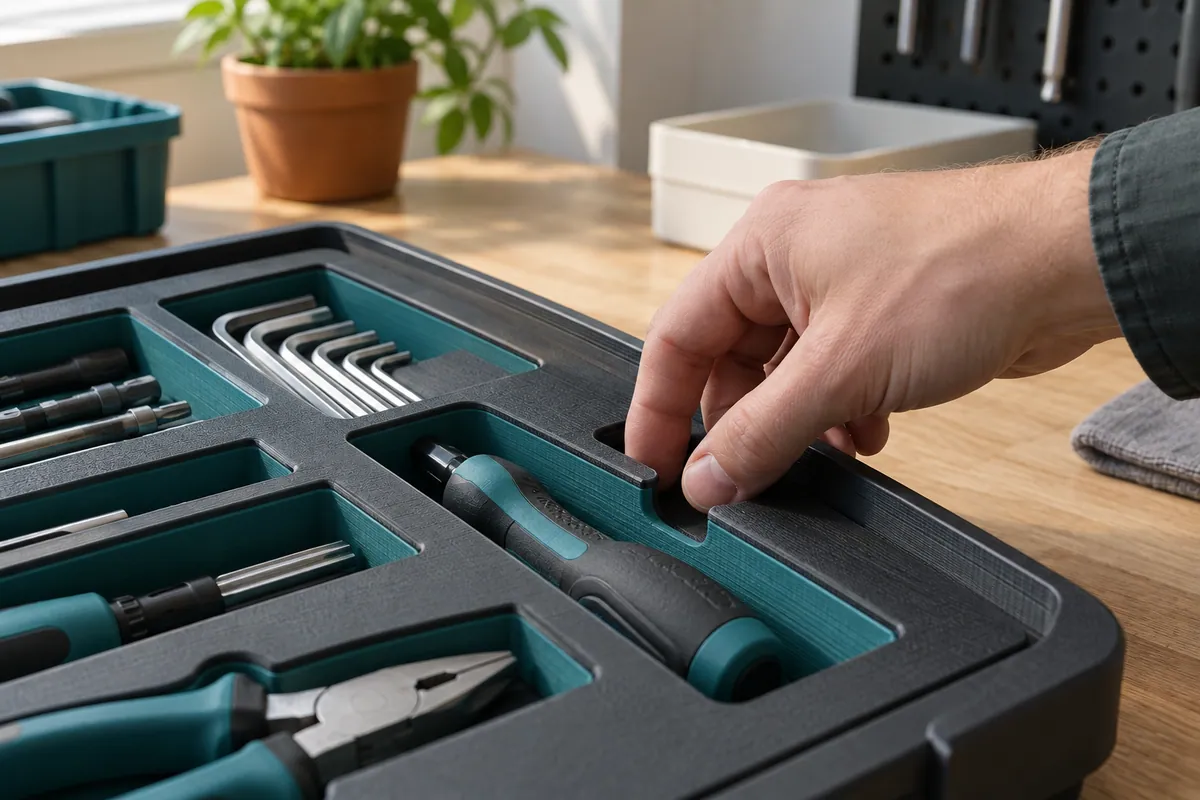

Как предмет вынимают рукой
Ячейка может точно повторять контур и всё равно раздражать пользователя. Если пальцу некуда подлезть, инструмент поддевают соседней деталью, переворачивают ложемент или вытаскивают за уязвимый край. Для рукоятки оставляют понятную зону захвата, для плоской детали — выемку у кромки, для длинной — возможность приподнять один конец. Важен не красивый рендер, а обычное движение руки.
Проверьте этот момент с реальными предметами: в перчатках, после работы, рядом с соседними ячейками. Не надо угадывать усилие или называть решение эргономичным заранее. Достаточно отметить, где предмет заедает, цепляет другой инструмент или требует лишнего поворота кисти. Эта обратная связь полезнее, чем попытка сразу сделать идеальную форму по фотографии.
Раскладка по последовательности операции
Когда набор используют по шагам, порядок ячеек может поддерживать работу. У ближайшего края располагают то, что берут в начале, дальше — следующие предметы. Это не правило дизайна, а способ убрать лишний поиск. Если рука каждый раз идёт через весь кейс, а возвращать инструмент приходится в место, закрытое другим предметом, красивый ложемент добавит действие вместо того, чтобы убрать его.
Иногда порядок диктует вес и защита: тяжёлый предмет разумнее положить ближе к центру, хрупкий — там, где его не прижимает крышка. Иногда оператор работает слева, а иногда справа. Перед проектированием помогут несколько фотографий последовательности или короткая схема: что лежит на столе, с какой стороны подходит человек и что должно остаться доступным. Это конкретнее, чем абстрактное «сделайте удобно».

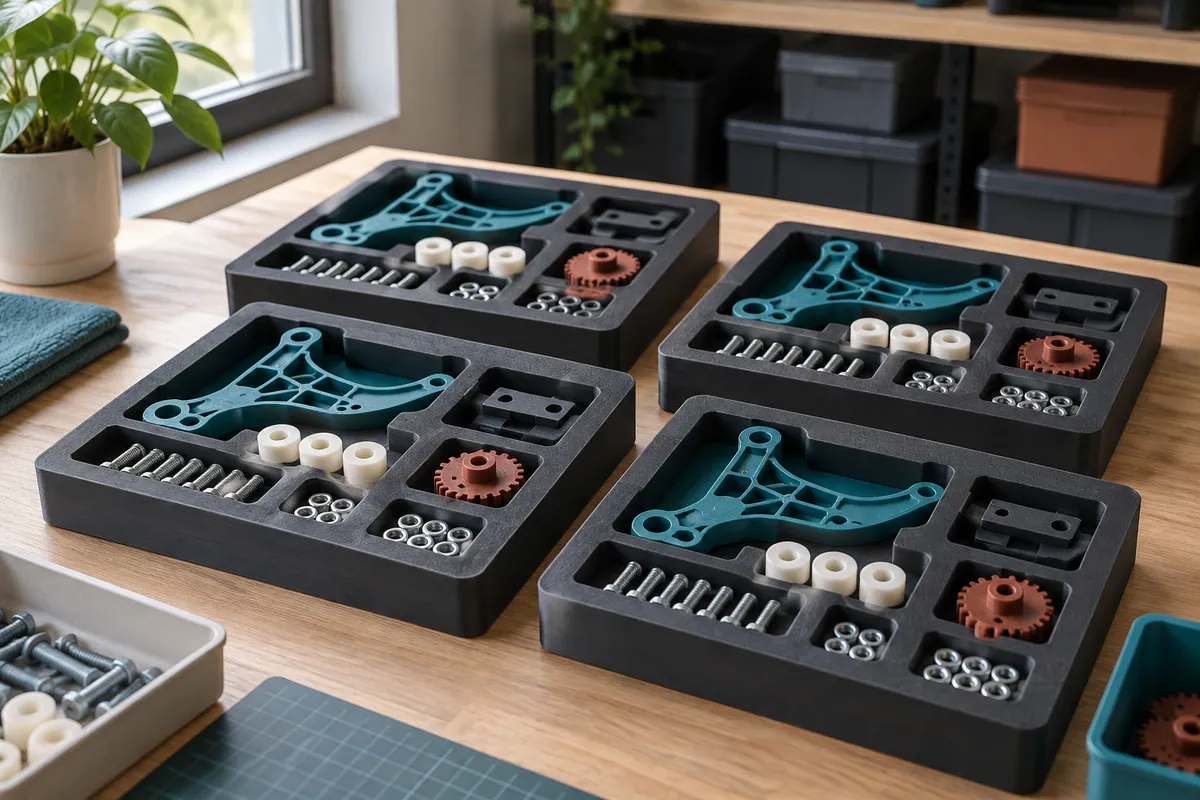

Эталон для повторяющегося комплекта
Если ложемент нужен в одном экземпляре, достаточно сверить размеры и посадку. Для серии нужен утверждённый ориентир: состав, положение каждой позиции, допустимые варианты, вид в закрытом кейсе. Эталоном может стать пробный комплект, карта раскладки или набор фотографий с понятной версией. Без этого через несколько месяцев придётся восстанавливать, какой из похожих предметов лежал в конкретной ячейке.
Эталон проверяют в реальном сценарии. Вставьте предметы после обычной работы, закройте крышку, перенесите кейс, откройте его у поста и попробуйте вернуть всё без подсказки. Если один инструмент постоянно оказывается не на месте, проблема часто в логике раскладки, а не в миллиметре контура. Принцип согласования образца перед повторением разобран в статье об эталоне перед серией.
Что проверить на пробной раскладке
Пробный экземпляр не нужен ради формальности. Он отвечает на короткий список наблюдаемых вопросов: все ли предметы помещаются без продавливания; можно ли извлечь каждый из них; видно ли пустую позицию; закрывается ли кейс; не конфликтуют ли соседние детали. Вопросы должны относиться к конкретному набору. Для комплектов с перевозкой добавляют проверку после обычного перемещения, а для рабочих постов — несколько циклов взятия и возврата.
- Отдельно отметьте предметы, которые нельзя класть рядом.
- Проверьте наиболее неудобную позицию, а не только центральную.
- Сверьте доступность для руки в реальной рабочей одежде или перчатках.
- Зафиксируйте решение фотографией и версией набора.
Руководство Formlabs по приспособлениям подчёркивает важность баз, доступа и функциональной проверки в самой операции. Это полезный общий ориентир, но не сертификат для конкретного ложемента: его пригодность зависит от предметов, тары и того, как комплект используют.
Данные для расчёта ложемента
Для первого обсуждения подготовьте фото всех предметов рядом с масштабом, размеры кейса или рабочей зоны, количество одинаковых комплектов и описание выдачи. Покажите старый вкладыш или пену, если они уже есть: важно понять, что именно не устраивает сейчас. Отдельно назовите обязательные, сменные и хрупкие позиции. Если посадка особенно важна, лучше согласовать один пробный комплект до тиража.
Заявку на партию можно передать через форму расчёта. Не требуется ждать идеальной CAD-модели: честные фото, размеры и последовательность действий уже позволяют обсудить, где нужен ложемент, где отдельная кассета, а где задачу проще решить организацией хранения.
Как сохранить решение для следующего комплекта
После пробной раскладки полезно записать не только размеры. Назовите комплект, его версию, перечень предметов и причину каждого исключения: почему один инструмент лежит отдельно, для чего сделана выемка, какой предмет нельзя менять местами. Такая запись не превращает ложемент в бюрократию. Она помогает отличить повтор существующего набора от новой задачи, когда изменились кейс, инструмент или порядок операции.
Если меняется хотя бы один предмет, не нужно автоматически растягивать старую ячейку. Сначала проверяют, что стало иначе: габарит, масса, способ захвата, соседство, частота выдачи или условия перевозки. Иногда изменяется только сменная вставка; иногда новый комплект требует другого порядка. Сохранённый образец и короткий журнал изменений позволяют обсудить это предметно, а не спорить по воспоминаниям.
